NMOS

NMOS英文全稱為N-Metal-Oxide-Semiconductor。 意思為N型金屬-氧化物-半導體，而擁有這種結構的晶體管我們稱之為NMOS晶體管。 MOS晶體管有P型MOS管和N型MOS管之分。由MOS管構成的集成電路稱為MOS集成電路，由NMOS組成的電路就是NMOS集成電路，由PMOS管組成的電路就是PMOS集成電路，由NMOS和PMOS兩種管子組成的互補MOS電路，即CMOS電路。

PMOS

PMOS是指n型襯底、p溝道，靠空穴的流動運送電流的MOS管。

NMOS和PMOS工作原理

（一）PMOS工作原理

P溝道MOS晶體管的空穴遷移率低，因而在MOS晶體管的幾何尺寸和工作電壓絕對值相等的情況下，PMOS晶體管的跨導小于N溝道MOS晶體管。此外，P溝道MOS晶體管閾值電壓的絕對值一般偏高，要求有較高的工作電壓。它的供電電源的電壓大小和極性，與雙極型晶體管——晶體管邏輯電路不兼容。PMOS因邏輯擺幅大，充電放電過程長，加之器件跨導小，所以工作速度更低，在NMOS電路（見N溝道金屬—氧化物—半導體集成電路）出現之后，多數已為NMOS電路所取代。只是，因PMOS電路工藝簡單，價格便宜，有些中規模和小規模數字控制電路仍采用PMOS電路技術。

（二）NMOS工作原理

vGS對iD及溝道的控制作用

① vGS=0 的情況

從圖可以看出，增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即使加上漏——源電壓vDS，而且不論vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。

② vGS>0 的情況

若vGS>0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。

排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。

導電溝道的形成，當vGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，如圖所示。vGS增加時，吸引到P襯底表面層的電子就增多，當vGS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖所示。vGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。開始形成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。

上面討論的N溝道MOS管在vGS<VT時，不能形成導電溝道，管子處于截止?fàn)顟B(tài)。只有當vGS≥VT時，才有溝道形成。這種必須在vGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。

vDS對iD的影響如圖所示，當vGS>VT且為一確定值時，漏——源電壓vDS對導電溝道及電流iD的影響與結型場效應管相似。

漏極電流iD沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等，靠近源極一端的電壓最大，這里溝道最厚，而漏極一端電壓最小，其值為VGD=vGS－vDS，因而這里溝道最薄。但當vDS較小（vDS<vGS–VT）時，它對溝道的影響不大，這時只要vGS一定，溝道電阻幾乎也是一定的，所以iD隨vDS近似呈線性變化。

隨著vDS的增大，靠近漏極的溝道越來越薄，當vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)時，溝道在漏極一端出現預夾斷，如圖所示。再繼續增大vDS，夾斷點將向源極方向移動，如圖所示。由于vDS的增加部分幾乎全部降落在夾斷區，故iD幾乎不隨vDS增大而增加，管子進入飽和區，iD幾乎僅由vGS決定。

NMOS和PMOS的區別

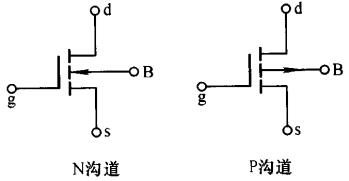

在實際項目中，我們基本都用增強型,分為N溝道和P溝道兩種。

我們常用的是NMOS，因為其導通電阻小，且容易制造。在MOS管原理圖上可以看到，漏極和源極之間有一個寄生二極管。這個叫體二極管，在驅動感性負載（如馬達），這個二極管很重要。順便說一句，體二極管只在單個的MOS管中存在，在集成電路芯片內部通常是沒有的，需要具體看數據手冊。

1.導通特性

NMOS的特性，Vgs大于一定的值就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。

2.MOS開關管損失

不管是NMOS還是PMOS，導通后都有導通電阻存在，這樣電流就會在這個電阻上消耗能量，這部分消耗的能量叫做導通損耗。選擇導通電阻小的MOS管會減小導通損耗。現在的小功率MOS管導通電阻一般在幾十毫歐左右，幾毫歐的也有。

MOS在導通和截止的時候，一定不是在瞬間完成的。MOS兩端的電壓有一個下降的過程，流過的電流有一個上升的過程，在這段時間內，MOS管的損失是電壓和電流的乘積，叫做開關損失。通常開關損失比導通損失大得多，而且開關頻率越高，損失也越大。

導通瞬間電壓和電流的乘積很大，造成的損失也就很大。縮短開關時間，可以減小每次導通時的損失；降低開關頻率，可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。

3.MOS管驅動

跟雙極性晶體管相比，一般認為使MOS管導通不需要電流，只要GS電壓高于一定的值，就可以了。這個很容易做到，但是，我們還需要速度。

在MOS管的結構中可以看到，在GS，GD之間存在寄生電容，而MOS管的驅動，實際上就是對電容的充放電。對電容的充電需要一個電流，因為對電容充電瞬間可以把電容看成短路，所以瞬間電流會比較大。選擇/設計MOS管驅動時第一要注意的是可提供瞬間短路電流的大小。

第二注意的是，普遍用于高端驅動的NMOS，導通時需要是柵極電壓大于源極電壓。而高端驅動的MOS管導通時源極電壓與漏極電壓（VCC）相同，所以這時柵極電壓要比VCC大4V或10V。如果在同一個系統里，要得到比VCC大的電壓，就要專門的升壓電路了。很多馬達驅動器都集成了電荷泵，要注意的是應該選擇合適的外接電容，以得到足夠的短路電流去驅動MOS管。
