mos管的作用

1、可應用于放大電路。由于MOS管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。

2、很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。

3、可以用作可變電阻。

4、可以方便地用作恒流源。

5、可以用作電子開關。

MOS管為壓控元件，你只要加到它的壓控元件所需電壓就能使它導通，它的導通就像三極管在飽和狀態一樣，導通結的壓降最小。這就是常說的精典是開關作用。去掉這個控制電壓經就截止。

我們知道MOS管對于整個供電系統起著穩壓的作用，但是MOS管不能單獨使用，它必須和電感線圈、電容等共同組成的濾波穩壓電路，才能發揮充分它的優勢。

主板上的PWM（Plus Width Modulator，脈沖寬度調制器）芯片產生一個寬度可調的脈沖波形，這樣可以使兩只MOS管輪流導通。當負載兩端的電壓（如CPU需要的電壓）要降低時，這時MOS管的開關作用開始生效，外部電源對電感進行充電并達到所需的額定電壓。當負載兩端的電壓升高時，通過MOS管的開關作用，外部電源供電斷開，電感釋放出剛才充入的能量，這時的電感就變成了“電源”，繼續對負載供電。隨著電感上存儲能量的不斷消耗，負載兩端的電壓又開始逐漸降低，外部電源通過MOS管的開關作用又要充電。這樣循環不斷地進行充電和放電的過程，從而形成一種穩定的電壓，永遠使負載兩端的電壓不會升高也不會降低。

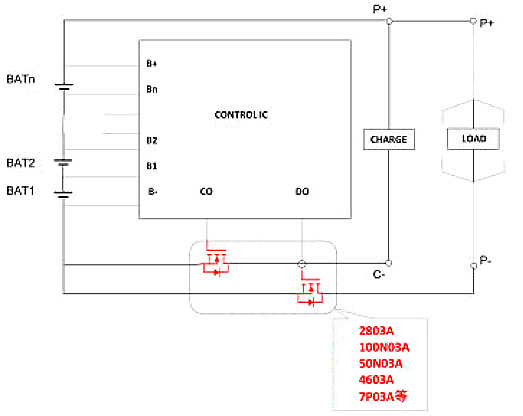

mos管的作用在電池保護板

常工作時，控制信號控制MOS管打開，電池組的端子P+和P-輸出電壓，供負載使用。此時，功率MOS管一直處于導通狀態，功率損耗只有導通損耗，沒有開關損耗，功率MOS管的總的功率損耗并不高，溫升小，因此功率MOS管可以安全工作。

但是，當負載發生短路時，由于回路電阻很小，電池的放電能力很強，所以短路電流從正常工作的幾十安培突然增加到幾百安培，在這種情況下，功率MOS管容易損壞。

mos管的作用在電池保護板

（一）mos管的作用在電池保護板-短路電流大

在電動車中，磷酸鐵鋰電池的電壓一般為36V或48V，短路電流隨電池的容量、內阻、線路的寄生電感、短路時的接觸電阻變化而變化，通常為幾百甚至上千安培。

（二）mos管的作用在電池保護板-短路保護時間不能太短

在應用過程中，為了防止瞬態的過載使短路保護電路誤動作，因此，短路保護電路具有一定的延時。而且，由于電流檢測電阻的誤差、電流檢測信號和系統響應的延時，通常，根據不同的應用，將短路保護時間設置在200μS至1000μS，這要求功率MOS管在高的短路電流下，能夠在此時間內安全的工作，這也提高了系統的設計難度。

（三）mos管的作用在電池保護板-短路保護

當短路保護工作時，功率MOS管一般經過三個工作階段：完全導通、關斷、雪崩，如圖2所示，其中VGS為MOS管驅動電壓，VDS為MOS管漏極電壓，ISC為短路電流，圖2（b）為圖2（a）中關斷期間的放大圖。

1、完全導通階段

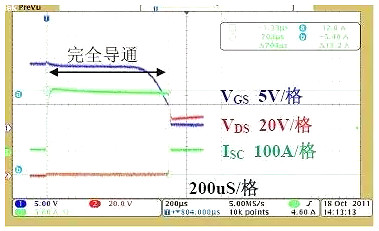

如圖2（a）所示，短路剛發生時，MOS管處于完全導通狀態，電流迅速上升至最大電流，在這個過程，功率MOS管承受的功耗為PON=ISC2*RDS（on），所以具有較小RDS（on）的MOS管功耗較低。

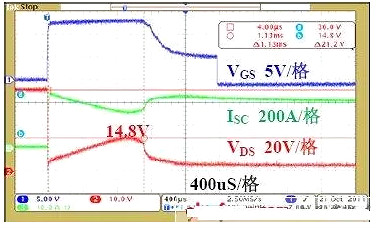

功率MOS管的跨導Gfs也會影響功率MOS管的導通損耗。當MOS管的Gfs較小且短路電流很大時，MOS管將工作在飽和區，其飽和導通壓降很大，如圖3所示，MOS管的VDS（ON）在短路時達到14.8V，MOS管功耗會很大，從而導致MOS管因過功耗而失效。如果MOS管沒有工作在飽和區，則其導通壓降應該只有幾伏，如圖2（a）中的VDS所示。

2、關斷階段

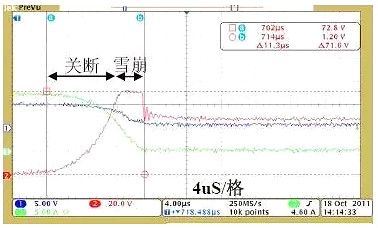

如圖2（b）所示，保護電路工作后，開始將MOS管關斷，在關斷過程中MOS管消耗的功率為POFF=V*I，由于關斷時電壓和電流都很高，所以功率很大，通常會達到幾千瓦以上，因此MOS管很容易因瞬間過功率而損壞。同時，MOS管在關斷期間處于飽和區，容易發生各單元間的熱不平衡從而導致MOSFET提前失效。

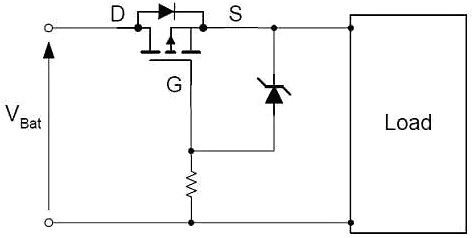

提高關斷的速度，可以減小關斷損耗，但這會產生另外的問題。MOS管的等效電路如圖4所示，其包含了一個寄生的三極管。在MOS管短路期間，電流全部通過MOS管溝道流過，當MOS管快速關斷時，其部分電流會經過Rb流過，從而增加三極管的基極電壓，使寄生三極管導通，MOS管提前失效。

因此，要選取合適的關斷速度。由于不同MOS管承受的關斷速率不同，需要通過實際的測試來設置合適的關斷速度。

（四）mos管的作用在電池保護板-電壓保護

過充，過放，這要根據電池的材料不同而有所改變，這點看似簡單，但要細節上來看，還是有經驗學問的。

過充保護，在我們以往的單節電池保護電壓都會高出電池充飽電壓50~150mV。但是動力電池不一樣，如果你要想延長電池壽命，你的保護電壓就選擇電池的充飽電壓，甚至還要比此電壓還低些。

（五）mos管的作用在電池保護板-電流保護

它主要體現在工作電流與過電流使開關MOS斷開從而保護電池組或負載。

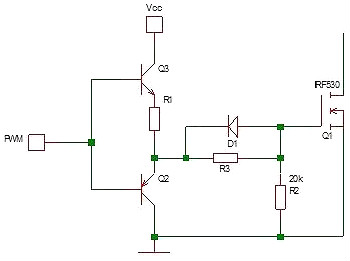

MOS管的損壞主要是溫度急劇升高，它的發熱也是電流的大小及 本身的內阻來決定的，當然小電流，對MOS沒什么影響，但是大電流呢，這個就要好好做些處理了， 在通過額定電流時，小電流10A以下，我們可以直接用電壓來驅動MOS管。大電流，一定是要加驅動，給MOS足夠大的驅動電流。以下在MOS管驅動有講到

工作電流，在設計的時候，MOS管上不能存在超過0.3W的功率。計算工式：I2*R/N。R為MOS的內阻，N為MOS的數量。如果功率超過，MOS會產生25度以上的溫升，又因它們都是密封的,就算有散熱片，長時間工作時，溫度還是會上去，因?yàn)樗麤]地方可散熱。當然MOS管是沒任何問題，問題是他產生熱量會影響到電池，畢竟保護板是與電池放在一起的。

（六）mos管的作用在電池保護板-溫度保護

一般在智能電池上都會用到，也是不可少的。但往往它的完美總會帶來另一方面的不足。我們主要是檢測電池的溫度來斷開總開關來保護電池本身或負載。如果是在一個恒定的環境條件下，當然不會有什么問題。由于電池的工作環境是我們不可控的，太多太復雜的變化，因此不好選擇。如在北方的冬天，我們定在多少合適?又如夏天的南方地區，又定多少合適?顯然范圍太寬不可控的因素太多，仁者見仁，智者見智的去選擇了。

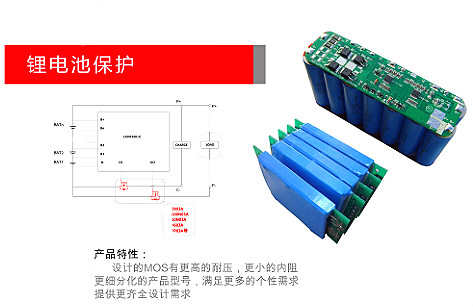

烜芯微鋰電池保護應用方案他圖

mos管的作用在電池保護板

mos管的作用在電池保護板
