肖特基二極管常見型號作用及參數選型,包括具體的參數,方便您選型以及作用的介紹
肖特基二極管的壓降要比普通的二極管低很多,所以自身功耗小,效率很高;反向恢復時間極短,所以適宜工作在高頻率狀態下;目前常見的肖特基最高結溫為150℃-175℃(結溫越高表示產品抗溫特性越好)

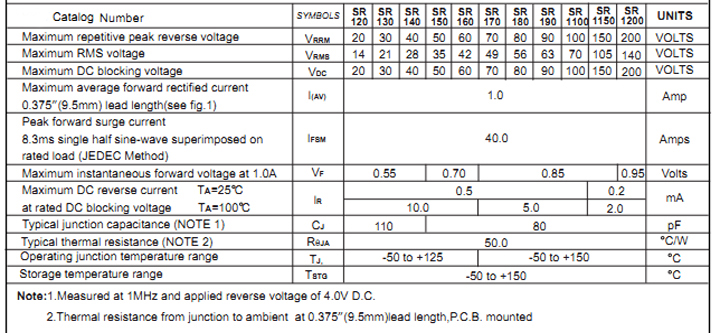

一、1安培,封裝;DO-41

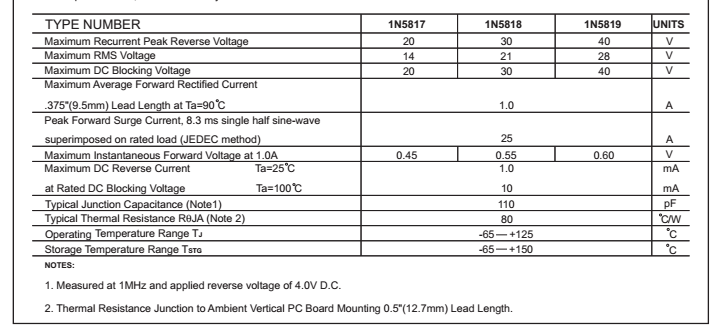

1N5819、電流;1A、壓降;0.55V、電壓;40V
SR160、電流;1A、壓降;0.7V、電壓;60V
SR1100、電流;1A、壓降;0.85V、電壓;100V
二、2安培,封裝;DO-15

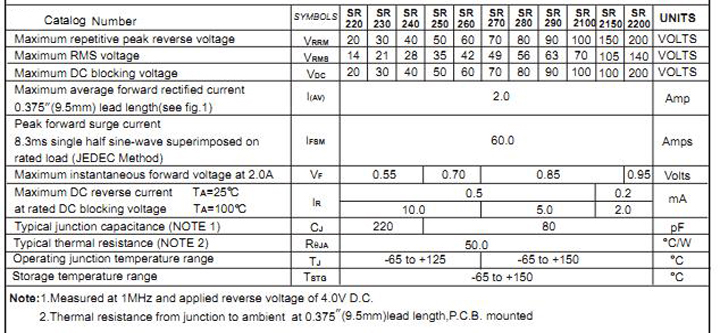

SR240、電流;2A、壓降0.55V、電壓;40v
SR260、電流;2A、壓降0.7V、電壓;60v
SR2100、電流;2A、壓降0.85V、電壓;100v

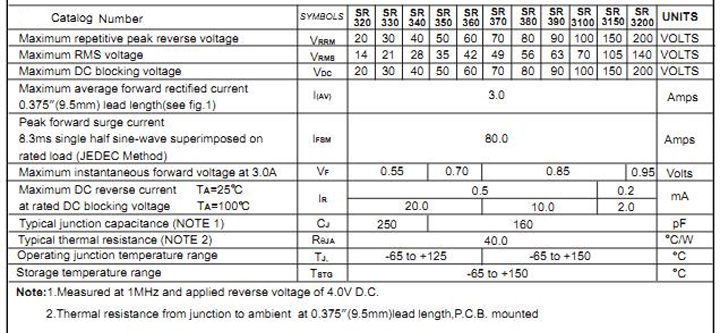

三、3安培,封裝;DO-27
SR340電流;3A、壓降0.55V、電壓;40v
SR360、電流;3A、壓降0.7V、電壓;60v
SR3100、電流;3A、壓降0.85V、電壓;100v
四、5安培,封裝DO-27

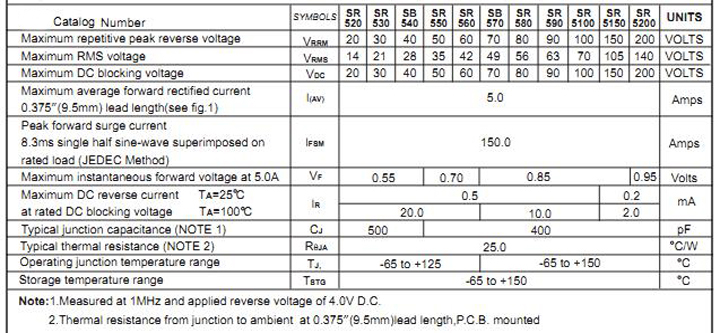

SR540電流;5A、壓降0.55V、電壓;40v
SR560、電流;5A、壓降0.7V、電壓;60v
SR5100、電流;5A、壓降0.85V、電壓;100v

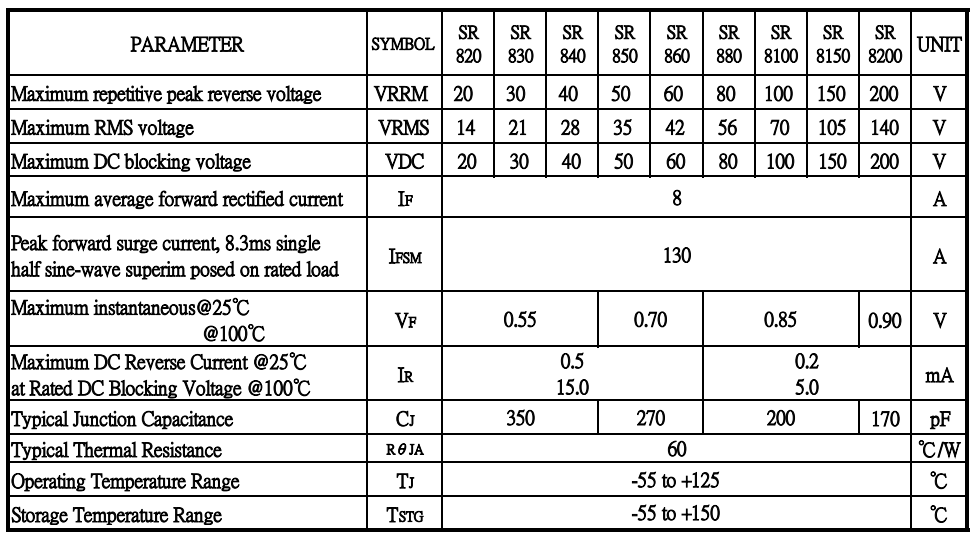

五、8安倍，封裝DO-27
SR840電流;5A、壓降0.55V、電壓;40v
SR860、電流;5A、壓降0.7V、電壓;60v
SR8100、電流;5A、壓降0.85V、電壓;100v

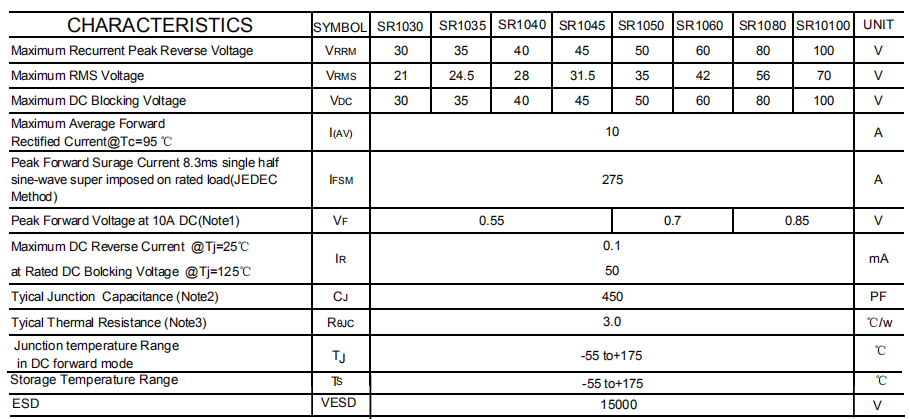

六、10安倍，封裝DO-27
SR1040電流;5A、壓降0.55V、電壓;40v
SR1060、電流;5A、壓降0.7V、電壓;60v
SR10100、電流;5A、壓降0.85V、電壓;100v

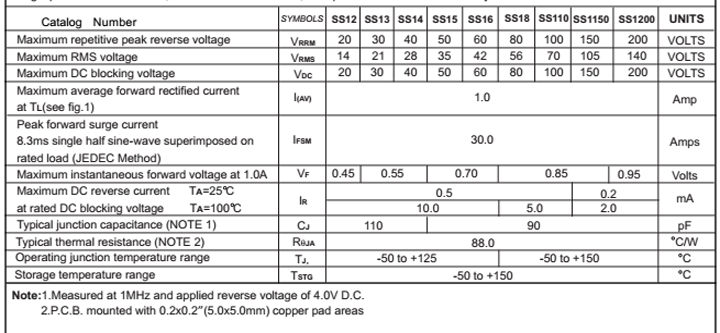

七、1安培,貼片封裝;DO-214AC
SS14、電流;1A、壓降;0.55V、電壓;40V
SS16、電流;1A、壓降;0.7V、電壓;60V
SS18、電流;1A、壓降;0.85V、電壓;80V
SS110、電流;1A、壓降;0.85V、電壓;100V

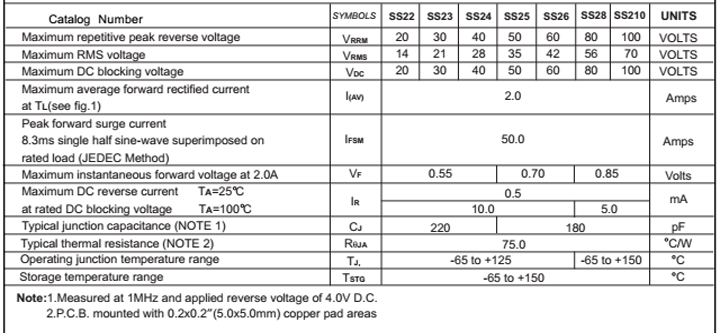

八、2安培,貼片封裝;DO-214AC
SS24、電流;2A、壓降;0.55V、電壓;40V
SS26、電流;2A、壓降;0.7V、電壓;60V
SS28、電流;2A、壓降;0.85V、電壓;80V
SS210、電流;2A、壓降;0.85V、電壓;100V
九、3安培,貼片封裝;DO-214AC

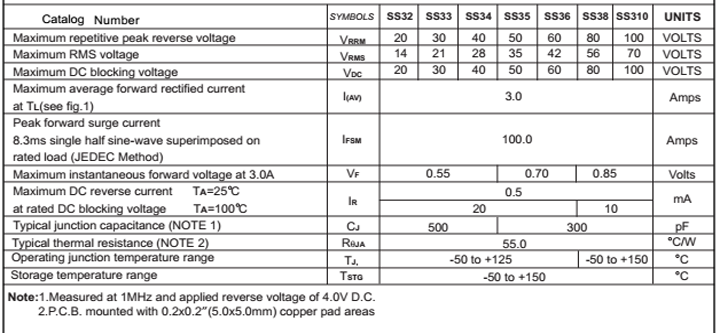

SS34、電流;3A、壓降;0.55V、電壓;40V
SS36、電流;3A、壓降;0.7V、電壓;60V
SS38、電流;3A、壓降;0.85V、電壓;80V
SS310、電流;3A、壓降;0.85V、電壓;100V
十、5安培,貼片封裝;DO-214AC

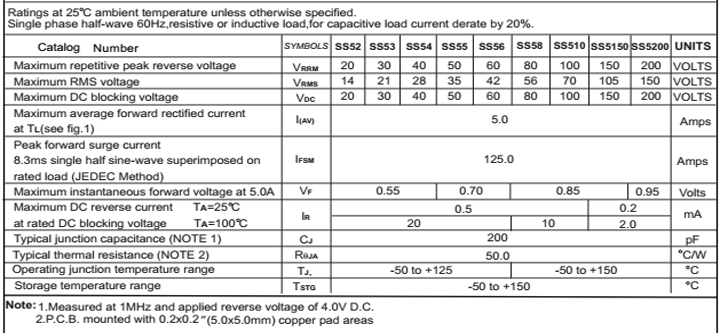

SS54、電流;5A、壓降;0.55V、電壓;40V
SS56、電流;5A、壓降;0.7V、電壓;60V
SS58、電流;5A、壓降;0.85V、電壓;80V
SS510、電流;5A、壓降;0.85V、電壓;100V

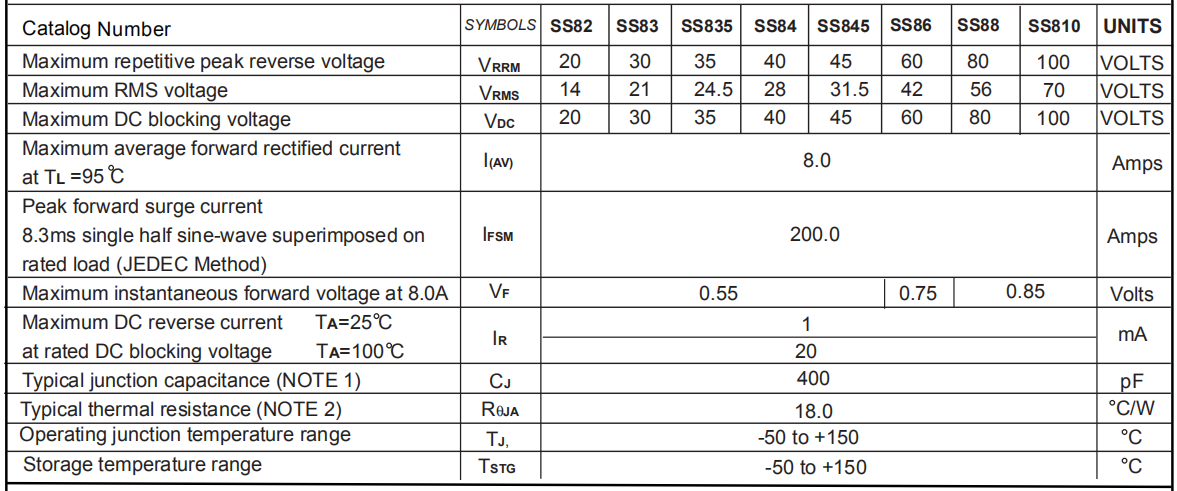

十一、8安倍，貼片封裝DO-214AA
SS84、電流;5A、壓降;0.55V、電壓;40V
SS86、電流;5A、壓降;0.7V、電壓;60V
SS88、電流;5A、壓降;0.85V、電壓;80V
SS810、電流;5A、壓降;0.85V、電壓;100V

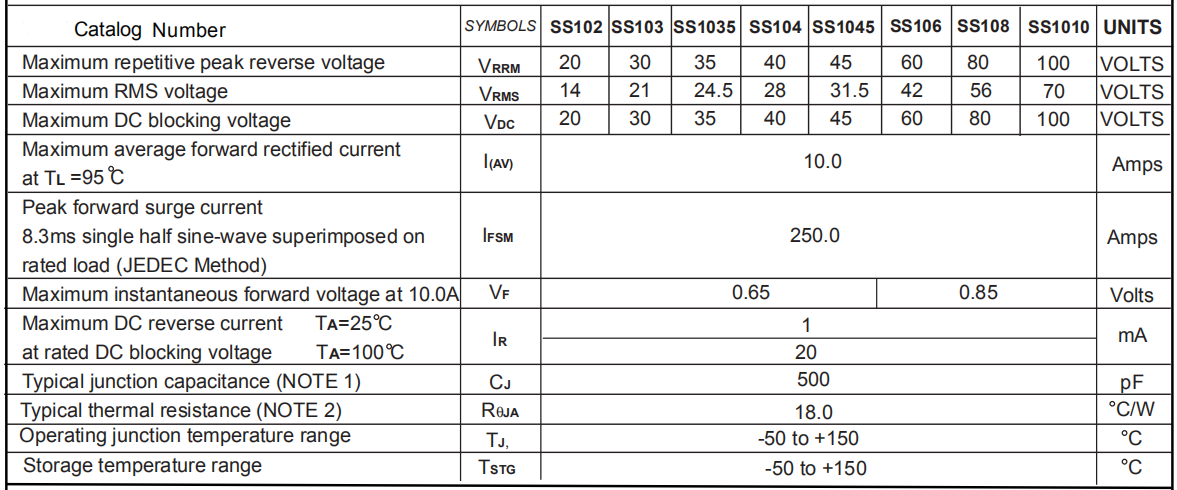

十二、10安倍，貼片封裝DO-214AB
SS1040、電流;5A、壓降;0.55V、電壓;40V
SS1060、電流;5A、壓降;0.7V、電壓;60V
SS1080、電流;5A、壓降;0.85V、電壓;80V
SS10100、電流;5A、壓降;0.85V、電壓;100V
