發光二極管是兩引線半導體光源。1962年，尼克·霍洛尼亞克（Nick Holonyak）提出了發光二極管的想法，他在通用電氣公司工作。LED是一種特殊類型的二極管，其電氣特性與PN結二極管類似。因此，LED允許電流沿正向流動，并阻止反向流動。LED占據的面積小于1 mm 2。LED發光二極管的應用用于進行各種電氣和電子項目。在本文中，我們將討論LED的工作原理及其應用。
什么是發光二極管？
發光二極管是pn結二極管。它是一種特殊摻雜的二極管，由特殊類型的半導體組成。當光以正向偏置發射時，則稱為發光二極管。
發光二極管如何工作？
簡單來說，發光二極管稱為二極管。當二極管被正向偏置時，電子和空穴在結上快速移動，并且不斷地結合在一起，從而相互消除。電子從n型硅移動到p型硅后不久，它與空穴結合，然后消失。因此，它使完整的原子更穩定，并且以微小的包或光子的形式提供很少的能量爆發。

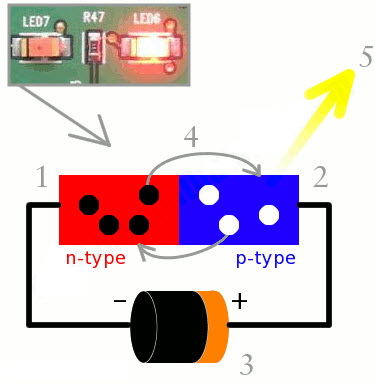

上圖顯示了發光二極管的工作原理以及該圖的逐步過程。
• 從圖中可以看出，N型硅為紅色，并且包含電子，用黑圈表示。
• P型硅為藍色，帶有空穴，用白色圓圈表示。
• pn結兩端的電源使二極管正向偏置，并將電子從n型推向p型。以相反的方向推動孔。
• 電子和結處的空穴結合在一起。
• 隨著電子和空穴的復合，光子被釋放出來。
發光二極管的類型
存在不同類型的發光二極管，并且下面提到其中一些。
• 砷化鎵（GaAs）–紅外
• 砷化鎵磷化物（GaAsP）–紅色至紅外，橙色
• 砷化鋁鎵磷化物（AlGaAsP）–高亮度紅色，橘紅色，橙色和黃色
• 磷化鎵（GaP）–紅色，黃色和綠色
• 磷化鋁鎵（AlGaP）–綠色
• 氮化鎵（GaN）–綠色，翠綠色
• 氮化鎵銦（GaInN）–接近紫外線，藍綠色和藍色
• 碳化硅（SiC）–藍色為基材
• 硒化鋅（ZnSe）–藍色
• 氮化鋁鎵（AlGaN）–紫外線
LED的工作原理
發光二極管的工作原理基于量子理論。量子理論說，當電子從較高的能級下降到較低的能級時，能量從光子發出。光子能量等于這兩個能級之間的能隙。如果PN結二極管處于正向偏置狀態，則電流流過二極管。
半導體中的電流流動是由空穴在電流的相反方向上的流動和電子在電流的方向上的流動所引起的。因此，由于這些電荷載流子的流動，將發生重組。
重組表明，導帶中的電子跳至價帶。當電子從一個帶躍遷到另一個帶時，電子將以光子的形式發射電磁能，并且光子能等于禁止的能隙。
例如，讓我們考慮量子理論，光子的能量是普朗克常數和電磁輻射頻率的乘積。顯示了數學方程式
方程= hf
其中h被稱為普朗克常數，電磁輻射的速度等于光速，即c。頻率輻射與光速有關，即af = c /λ。λ表示為電磁輻射的波長，上面的等式將變?yōu)?/div>
等式= he /λ
從上面的方程式，可以說電磁輻射的波長與禁止間隙成反比。在一般的硅，鍺半導體中，這種禁能隙在條件帶和價帶之間，以使復合過程中電磁波的總輻射呈紅外輻射的形式。我們看不到紅外線的波長，因?yàn)樗鼈兂隽宋覀兊目梢姺秶?/div>
紅外輻射被認為是熱量，因?yàn)楣韬玩N半導體不是直接間隙半導體，而是間接間隙半導體。但是在直接間隙半導體中，價帶的最大能級和導帶的最小能級不會在電子同時出現。因此，在電子和空穴的復合期間，是電子從導帶向價帶的遷移，電子帶的動量將改變。
IV LED的特性
市場上有不同類型的發光二極管，并且有不同的LED特性，包括彩色光或波長輻射，光強度。LED的重要特征是顏色。在開始使用LED時，只有紅色。隨著在半導體工藝的幫助下增加了LED的使用并進行了LED新金屬的研究，形成了不同的顏色。
下圖顯示了正向電壓和電流之間的近似曲線。圖中的每個曲線表示不同的顏色。下表顯示了LED特性的摘要。
發光二極管的應用
LED有很多應用，下面將對其中一些進行說明。
• LED在家庭和工業中用作燈泡
• 發光二極管用于摩托車和汽車
• 這些用于手機中以顯示消息
• 在交通信號燈處使用led信號燈
LED的優點
• LED的成本更低，而且體積很小。
• 通過使用LED來控制電力。
• LED的強度在微控制器的幫助下有所不同。
在本文中，我們討論了發光二極管的電路工作原理和應用。我希望通過閱讀本文，您可以獲得有關發光二極管的一些基本信息和工作信息。
