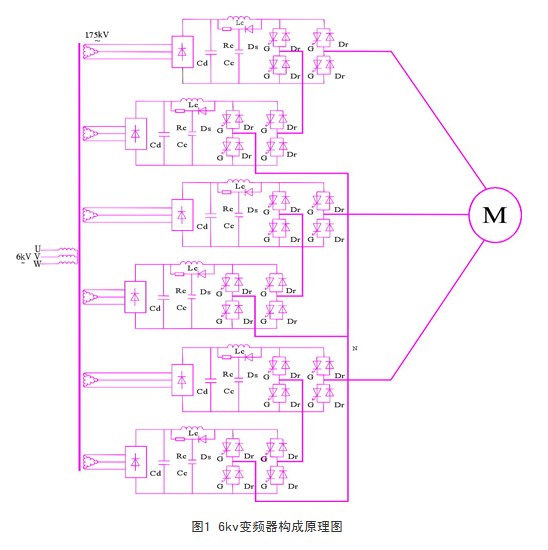

電網電壓經過移相變壓器降為1750v，經整流橋d整流，然后進入由電容器cc、cd、電感l(wèi)c、電阻rc、二極管ds組成的緩沖電路，然后電信號輸入由igct逆變橋組成的兩電平功率單元，每相由兩個igct功率單元進行串聯組成，形成交流電壓，然后高壓輸出給電機。
每個兩電平功率單元由整流橋、穩壓電路、igct逆變橋組成，穩壓電路接入igct逆變橋輸入端，電阻rc與二極管ds串聯，兩端與電感l(wèi)c并聯，在電阻rc與二極管ds之間接有電容器cc，電容器cc另一端接電容器cd;電容器cd另端接電感l(wèi)c與電阻rc的輸入端。igct逆變橋由四個由igct器件與二極管dr組成的反并聯單元構成。
對于6kv變頻器，移相變壓器二次側電壓1750v，功率單元直流側電壓2500v，每相2個功率單元串聯，功率部分只需6個功率單元。移相變壓器共6個副邊繞組。
這樣，每個功率單元輸出的最高電壓為1750v，2個功率單元串聯就能夠輸出3500v，正好對應于6kv系統的相電壓。
對4500v/4000a的igct而言，其長期工作電流有效值可達1500a。所以，變頻器的容量為
s=1.732×6000×1500=15000kva
考慮到電機的功率因數，此種變頻器可以輕松驅動12000kw的電機。
