（2）電導調制效應

當二極管流過的正向電流較小時，二極管的內阻主要是是作為基片的低摻雜N區的電阻，其阻值較高且為常量，因而管內電壓降隨正向電流上升而增加。當PN結上流過的正向電流較大的時候，由于擴散運動P區注入并累積在低摻雜N區的少子空穴濃度將很大，為了維持半導體的電中性條件，其多子濃度也相應地增加，使其電阻率大幅度下降，也就是電導率大大增加，這就是電導調制效應。

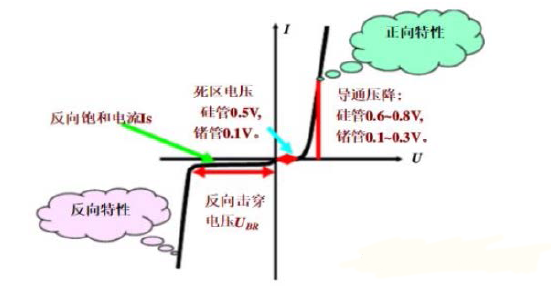

（3）伏安特性

（4）反向恢復特性

硅PN結二極管外加正向電壓導通時,PN結上會有非平衡少數載流子的積累,形成所謂電荷存儲效應。當二極管由正向?qū)ㄞD(zhuǎn)換為外加負電壓截止時,這些存儲的少數載流子的消失需要一定時間,這段時間就是二極管的反向恢復時間,這段時間里在二極管中形成的電流即為二極管的反向恢復電流。在反向恢復瞬間，反向恢復電流變化率很大，將形成反向電壓過沖，在二極管兩端有反向電壓降，即二極管的關斷瞬間出現電壓下沖。于是，在buck電路中當PWM開通的時刻，續流二極管由正向?qū)ǖ椒聪蚪刂蛊陂g，在開關節點SW處會出現上沖，其幅度為輸入電源加上續流二極管的反向電壓降。
