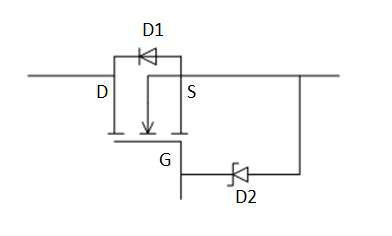

MOSFET在應用時通常有如下圖所示的D1，D2二極管電路，很多人都有疑問：兩個二極管究竟起什么作用呢？
1，D1為MOSFET內部的寄生二極管，可以保護D、S極。當D、S極產生瞬間反向大電流時，可通過D1導出，如果沒有該二極管，就有可能擊穿MOSFET。由于MOSFET工作頻率較高，所以要求D1的工作頻率也要高（即反向恢復時間要短，相當于一個快恢復二極管）。
2，D2通常為外加的靜電保護二極管，用以保護G、S極。由于MOSFET是絕緣柵型場效應管，柵極無直流通路，輸入阻抗高，極易引起靜電荷聚集，從而產生較高的電壓將柵極和源極之間的絕緣層擊穿，D2可以把靜電嵌位于穩壓二極管的穩壓值以下，有效保護G、S的絕緣層。但對于不同功率、不同型號的MOSFET其保護穩壓二極管的穩壓值是不同的。另外，小、中功率MOSFET通常需要保護二極管，而大功率MOSFET由于輸入電容較大，接觸到靜電后有一個充電的過程，產生的電壓較小，引起擊穿的可能較小，所以通常不需要保護二極管。
