防浪涌電路保護元器件介紹

隨著電子產品智能化、數字化地發展，其內部IC的集成度越來越高，使得其身價也越來越貴，為此需要加強電路安全防護。行業人都知道，越是精密的電子產品，其防護等級的需求也就越高，對所要用到的電路保護元器件提出了更高的要求。在電路保護方案設計過程中，自然不是選用單一的保護器件，而是多種保護元器件的組合。對于一名名副其實的電子工程師來說，電路中的各類保護元器件必須了然于胸。電路保護元器件根據防護需求可分為過壓和過流兩大類，其中過壓防護包括浪涌和靜電放電防護，目前主流的過流保護元器件是自恢復保險絲。

過壓保護元器件根據作用方式可分為鉗位型和開關型，其中箝位型就是我們所熟知的TVS瞬態抑制二極管、ESD靜電保護二極管、壓敏電阻；開關型包括：陶瓷氣體放電管、半導體放電管。

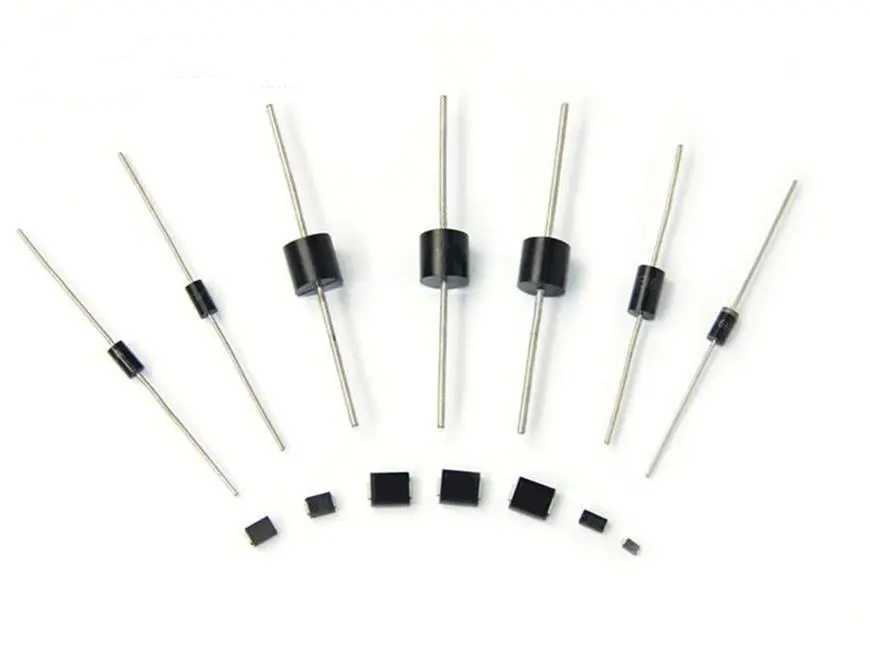

TVS瞬態抑制二極管

TVS（Transient Voltage Suppressors）二極管，是在齊納二極管工藝基礎上發明的一種新型高效電路保護元器件，PS級響應速度、大瞬態功率、低漏電流和電容、箝位電壓易控制、擊穿電壓偏差小、可靠性高、體積小、安裝方便等優勢，廣泛應用于敏感電子零件過壓保護中。當TVS二極管的兩端經受瞬間高能量沖擊時，它以PS秒級的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?，以吸收一個瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的精密元器件不受瞬態高壓尖峰脈沖的沖擊。研發、生產、銷售的TVS二極管種類多、型號全、現貨庫存、閃電發貨、免費樣品，一家實力與技術并存的電路保護器件供應廠商，產品質量可靠性可與進口品牌（如VISHAY、ONSEMI、LITTLEFUSE等）媲美。

規格系列：SM5S、SM6S、SM8S、SMAJ、P4SMA、TPSMAJ、SMA6J、TPSMA、SACA、SMBJ、P6SMB、TPSMBJ、SMB10J、SACB、1.0SMB、TPSMB、1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、5.0SMDJ、TP5.0SMDJ、TPSMC、SMF、TPSMF、SMF4L、SMF3.3A、P4KE、SA、P6KE、SAC、1.5KE、LCE、3KP、5KP、LDP、15KP、30KP、藍寶寶浪涌抑制器NA等。

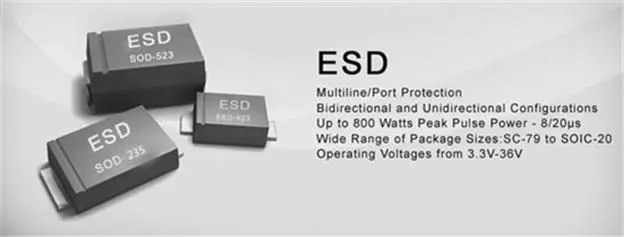

ESD靜電保護二極管

ESD（Electrostatic Discharge Protection Devices），瞬態電壓抑制二極管陣列（TVS Array），是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的單路或多路ESD保護器件。ESD靜電保護二極管響應速度快（小于0.5ns）、低電容、低導通電壓、高集成度、小體積、易安裝，可以同時實現多條數據線保護，是業內最理想的高頻數據保護器件。

目前，自主供應的ESD靜電保護二極管，主要應用于各類通信接口的靜電保護，如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等。同時，ESD靜電保護元器件封裝多樣化，從單路的SOD-323到多路的SOT-23、SOT23-6L、QFN-10等，電路設計工程師可以根據電路板布局及接口類型選擇不同封裝的ESD靜電保護二極管。

規格系列：單通道ESD和EOS保護器件、低電容TVS陣列、標準電容TVS陣列、低壓TVS陣列、高功率TVS陣列、SM712、PSM712等。

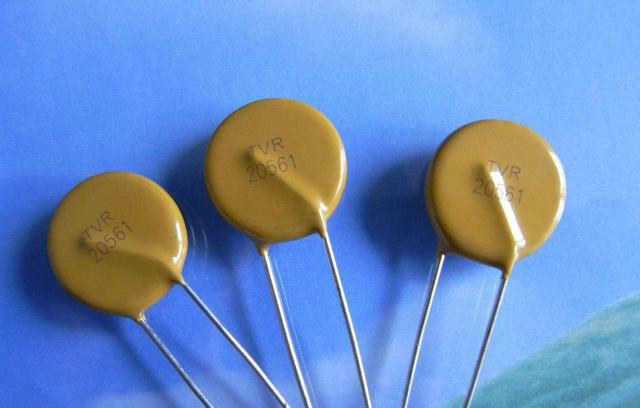

壓敏電阻

目前市場上應用于低壓電器浪涌保護的壓敏電阻多為氧化鋅為主體材料的壓敏電阻，以氧化鋅為主體，摻雜多種金屬氧化物，采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。

壓敏電阻具有對稱的伏安特性曲線，流過MOV的電流隨MOV兩端電壓的增大呈指數規律增大。應用時，MOV一般并聯在電路中，當電路正常工作時，它處于高阻狀態，不影響電路正常工作。當電路出現異常瞬時過電壓 并達到其導通電壓時，MOV迅速由高阻狀態變?yōu)榈妥锠顟B(tài)，泄放由異常瞬時過電壓導致的瞬時過電流，同時 把異常瞬態過壓鉗制在一個安全水平之內，從而保護后級電路免遭異常瞬時過電壓的損壞。MOV具有較高的瞬時脈沖吸收 能力，電容量較大，一般應用于AC 交流輸入端防雷保護。由于壓敏電阻的電涌吸收能力取決于它的物理尺寸，可通過定制制造不同大小的MOV而獲得不同的瞬態浪涌電流值。

規格系列：05D系列、07D系列、10D系列、14D系列、20D系列、25D系列。

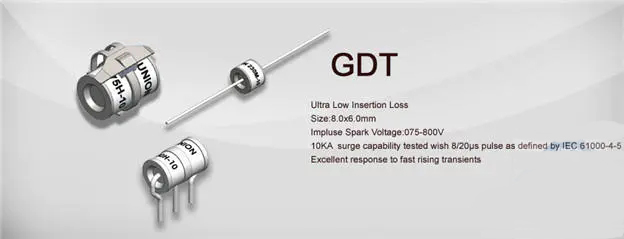

陶瓷氣體放電管

陶瓷氣體放電管，內部是由一個或一個以上放電間隙內充有惰性氣體構成的密閉器件。GDT電氣性能取決于氣體種類、氣體壓力、內部電極結構、制作工藝等因素。當加到兩電極端的電壓達到使GDT內的氣體擊穿時，開始放電，由高阻抗變成低阻抗，使浪涌電壓迅速短路至接近零電壓，并將過電流釋放入地，從而對后續電路起到保護作用。

GDT可以承受高達數十甚至數百千安培的浪涌電流沖擊，具有極低的結電容，應用于保護電子設備和人身免遭瞬態高電壓的危害，是防雷保護設備中應用最廣泛的開關元器件。GDT浪涌電流可達20KA、40KA、50KA、60KA、100KA、150KA，甚至更高；絕緣阻值可達到10G；極間電容低至1PF；廣泛應用在通訊線路、通訊配線架的保安單元及高頻電路中作防雷保護。

規格系列：陶瓷氣體放電二極管、陶瓷氣體放電三極管、貼片陶瓷放電管、低脈沖陶瓷氣體放電管、大通流放電管、開關陶瓷氣體放電管、大通流斷續流管。
