在這里分析一個簡單的LED恒流電路，軟件采用Multisim進行波形采集
一、元器件
R1為80KΩ左右的金屬膜電阻；Q選取耐壓值超過350V的VPN三極管；D選取2V左右的穩壓二極管(如1N4680)；C2選取10V、100UF以上的電解電容；R2選擇80Ω左右的電阻。R2的大小為：R2=1.25/需要的電流。
二、電路仿真分析

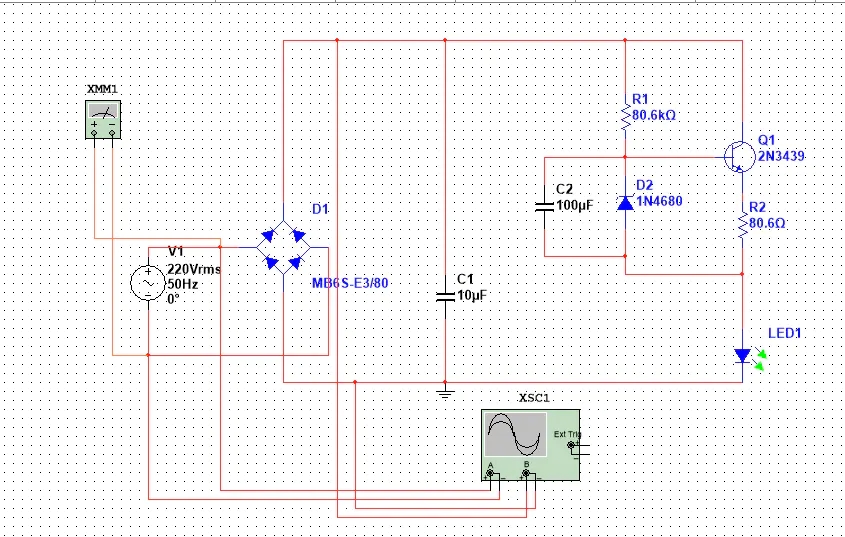

LED恒流驅動電路
下面我們來看輸入的波形、電壓以及經過整流濾波后的波形圖

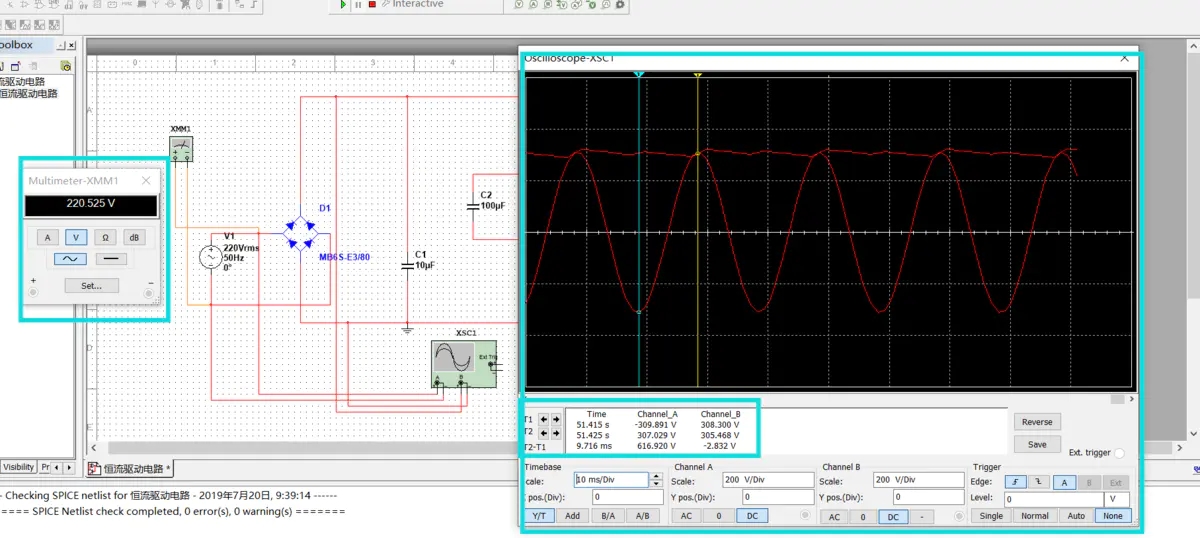

輸入、輸出波形
通過仿真分析可以看到，我們輸入的信號源為220V(有效值)、50HZ，通過電壓表測到的電壓值為220.525V，波形圖中的峰峰值為616.92V，一切正常。接下來我們看經過整流濾波后的圖形，整條波形比較平滑接近直流，原理比較簡單這里不再贅述。
電路仿真測試
從上面的仿真分析可以看到三極管Q1處于導通狀態(Uc>Ub>Ue)，此時Ube的壓降為0.55V，穩壓管穩定的電壓為2.22V，那么R2兩端的壓降為2.22-0.55=1.67V，此時電路中的電路為1.67/80=20.8mA，符合我們測出來的數據。
文章開頭給出的R2的計算公式只是經驗，要根據自己實際電路進行調整，此電路雖然簡單，卻是一個十分穩定，高效的電路，電路效率：電壓在200~260V之間變化時，效率在98%~77%之間變化。在220v時效率為90%，在240V時效率為83%，幾乎可以同一個AD-DC的芯片相媲美。除了效率外，別的參數也優于開關電源，如沒有振蕩、低諧波含量、高功率因數、無污染(電磁)。另外對于濾波電容一般增加1W需要增加0.5uF的電容量。
