          MOS管(MOSFET)基礎知識-結構,特性,驅動電路詳解
          MOS管(MOSFET)基礎知識:結構,特性,驅動電路
          下面是對MOSFET及MOSFET驅動電路基礎的一點總結,其中參考了一些資料。包括MOS管的介紹,特性,驅動。
          1,MOS管種類和結構 MOSFET管是FET的一種(另一種是JFET),可以被制造成增強型或耗盡型,P溝道或N溝道共4種類型,但實際應用的只有增強型的N溝道MOS管和增強型的P溝道MOS管,所以通常提到NMOS,或者PMOS指的就是這兩種。 對于這兩種增強型MOS管,比較常用的是NMOS。原因是導通電阻小,且容易制造。所以開關電源和馬達驅動的應用中,一般都用NMOS。下面的介紹中,也多以NMOS為主。
          MOS管的三個管腳之間有寄生電容存在,這不是我們需要的,而是由于制造工藝限制產生的。寄生電容的存在使得在設計或選擇驅動電路的時候要麻煩一些,但沒有辦法避免,后邊再詳細介紹。 在MOS管原理圖上可以看到,漏極和源極之間有一個寄生二極管。這個叫體二極管,在驅動感性負載(如馬達),這個二極管很重要。順便說一句,體二極管只在單個的MOS管中存在,在集成電路芯片內部通常是沒有的。
          2,MOS管導通特性 導通的意思是作為開關,相當于開關閉合。 NMOS的特性,Vgs大于一定的值就會導通,適合用于源極接地時的情況(低端驅動),只要柵極電壓達到4V或10V就可以了。PMOS的特性,Vgs小于一定的值就會導通,適合用于源極接VCC時的情況(高端驅動)。但是,雖然PMOS可以很方便地用作高端驅動,但由于導通電阻大,價格貴,替換種類少等原因,在高端驅動中,通常還是使用NMOS。
          3,MOS開關管損失 不管是NMOS還是PMOS,導通后都有導通電阻存在,這樣電流就會在這個電阻上消耗能量,這部分消耗的能量叫做導通損耗。選擇導通電阻小的MOS管會減小導通損耗。現在的小功率MOS管導通電阻一般在幾十毫歐左右,幾毫歐的也有。 MOS在導通和截止的時候,一定不是在瞬間完成的。
          MOS兩端的電壓有一個下降的過程,流過的電流有一個上升的過程,在這段時間內,MOS管的損失是電壓和電流的乘積,叫做開關損失。通常開關損失比導通損失大得多,而且開關頻率越快,損失也越大。 導通瞬間電壓和電流的乘積很大,造成的損失也就很大。縮短開關時間,可以減小每次導通時的損失;降低開關頻率,可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。
          4,MOS管驅動 跟雙極性晶體管相比,一般認為使MOS管導通不需要電流,只要GS電壓高于一定的值,就可以了。這個很容易做到,但是,我們還需要速度。 在MOS管的結構中可以看到,在GS,GD之間存在寄生電容,而MOS管的驅動,實際上就是對電容的充放電。對電容的充電需要一個電流,因?yàn)閷?duì)電容充電瞬間可以把電容看成短路,所以瞬間電流會比較大。選擇/設計MOS管驅動時第一要注意的是可提供瞬間短路電流的大小。
          第二注意的是,普遍用于高端驅動的NMOS,導通時需要是柵極電壓大于源極電壓。而高端驅動的MOS管導通時源極電壓與漏極電壓(VCC)相同,所以這時柵極電壓要比VCC大4V或10V。如果在同一個系統里,要得到比VCC大的電壓,就要專門的升壓電路了。很多馬達驅動器都集成了電荷泵,要注意的是應該選擇合適的外接電容,以得到足夠的短路電流去驅動MOS管。
          上邊說的4V或10V是常用的MOS管的導通電壓,設計時當然需要有一定的余量。而且電壓越高,導通速度越快,導通電阻也越小。現在也有導通電壓更小的MOS管用在不同的領域里,但在12V汽車電子系統里,一般4V導通就夠用了。
          MOS管簡介:MOS管(MOSFET)基礎知識
          在講MOS管之前,我們來回憶一下半導體材料。如下圖:
          MOS管(MOSFET)基礎知識

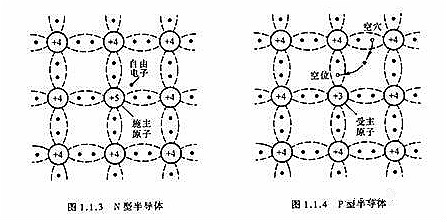

          N型半導體雜質為P原子,多子為電子
          P型半導體雜質為B原子,多子為空穴
          MOS管(MOSFET)基礎知識

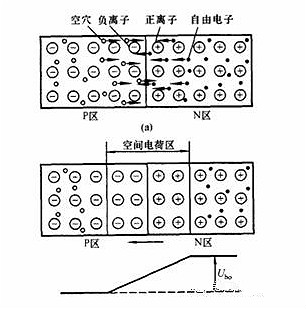

          由于雜質半導體中有可自由移動的多子,當N型半導體跟P型半導體相接觸,多子發生擴散運動,自由電子與自由空穴復合形成空間電荷區,也就是我們常說的耗盡層。
          再做個筆記:耗盡層中沒有自由移動的導電粒子。
          PN結的結電容的充電過程,實際上可以近似地看做對耗盡層復合的自由帶電粒子進行補充。
          MOS管(MOSFET)基礎知識
          外加電壓:
          當PN結外接正偏電壓高于PN結兩端勢壘區的電壓時,耗盡層導電粒子補充完畢,可以跟正常雜質半導體一樣具備導電能力,電路導通。
          相反的,如果PN結外接反偏電壓,耗盡層擴大,電路截止。
          MOS管(MOSFET)基礎知識
          下文開始介紹MOS管,以增強型N-MOSFET為例子進行講解。
          增強型N-MOSFET,全稱:N溝道增強型絕緣柵場效應管,在講解其結構前,請讀者記住幾個關鍵詞:
          ① N溝道
          ② 絕緣柵
          ③ 增強型
          ④ 體二極管
          MOS管(MOSFET)基礎知識

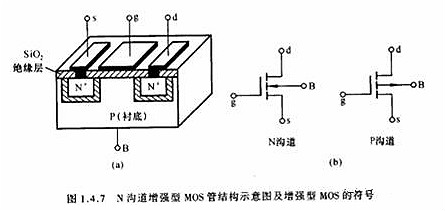

          N溝道增強型MOSFET的結構可視為:在P型半導體襯底上,制作兩個N型半導體區域并引兩個金屬電極,作為源極S與漏極D;并在P襯底上制作一層SiO2絕緣層,另外引一個金屬電極作為柵極G。
          其結構特征可解釋為以下幾點:
          ①由于N型半導體直接加在P型半導體襯底上,兩個N區與P區之間會形成耗盡層。
          ②由于柵極G是加在SiO2絕緣層上,與P型半導體襯底間并不導電,只有電場作用。
          ③柵極G外加電場后,吸引P型半導體中的自由電子,同時填充耗盡層,形成反型層導電溝道,連接兩個N型半導體區域,使得增強型N-MOSFET導通。
          ④ 工藝上制作N-MOSFET時,將源極S與P型半導體襯底直接連接,源極S等同于P型半導體襯底,與漏極D的N型半導體區之間有一個PN結,該P(yáng)N結即為N-MOSFET的體二極管。
          ⑤增強型N-MOSFET各電極之間各有一個寄生電容,其中源極S與漏極D之間的電容Cds為其輸出電容,結構上為體二極管位置PN結的結電容;柵極G與S極、D極之間的寄生電容Cgd、Cgs之和為輸入電容,實質上為形成反型層而吸引的電子。
