MOS管防反接防過壓電路

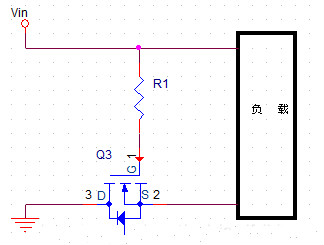

NMOS管防反接電路
如上圖
MOS過壓保護電路，當電源正確接入時。電流的流向是從Vin到負載，在通過NMOS到GND。剛上電時因?yàn)镹MOS管的體二極管存在，地回路通過體二極管接通，后續因?yàn)閂gs大于Vgsth門限電壓，MOS管導通。當電源接反時，體二極管不通，并且Vgs的電壓也不會符合要求，所有NMOS管不通，電路中沒有電流回路，斷路，負載不工作，也不會燒壞，實現了保護。需要提起的是，當電源正常接入時，電路中的電流是從S到D。與常規NMOS管使用的電流方向是不同的。電路需要注意，正常情況下Vgs不能大于NMOS管的Vgs最大耐壓值，如果超過了可以在Vgs上面跨接一個穩壓管防止燒壞。

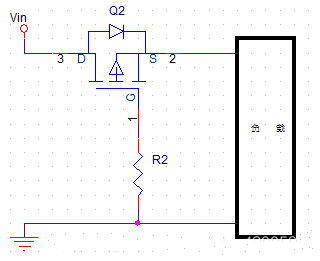

PMOS管防反接電路
電路的原理與NMOS管防反接電路類似

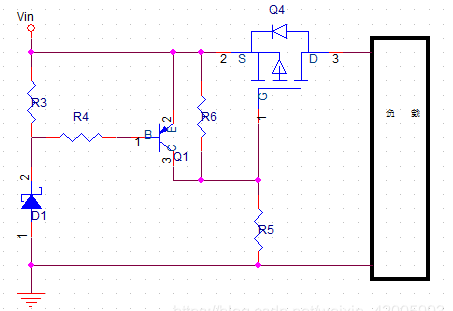

防過壓電路
MOS過壓保護電路，Vin正常輸入電壓時，穩壓管沒有反向擊穿，R3，R4電流基本為0。PNP三極管的Vbe=0，即PNP三極管不導通。PMOS管Q4的Vgs由電阻R5，R6分壓決定，PMOS管導通，即電源正常工作。當Vin輸入大于正常輸入電壓，此時Vin>Vbr，穩壓管被擊穿，其上電壓為Vbr。PNP三極管Q1導通，VCE≈0，即PMOS管的Vgs≈0，PMOS管不導通，電路斷路，即實現了過壓保護。

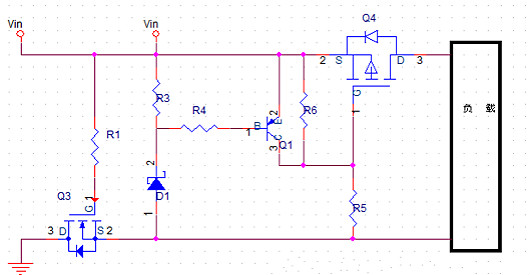

防反接防過壓電路一體
詳解功率型MOS管在電池中的保護電路
MOS過壓保護電路，MOS管是電子市場不可或缺的重要保護器件，正因如此MOS管被譽為“航海中的帆”，MOS管多年來為眾多電子產品保駕護航，深受電子世行的喜愛，其中最具代表的莫過于MOS管在電池方面的應用，由于磷酸鐵鋰電池的特性，在應用中需要對其充放電過程進行保護，以免過充過放或過熱，以保證電池安全的工作。短路保護是放電過程中一種極端惡劣的工作條件，本文將介紹功率MOS管在這種工作狀態的特點，以及如何選取功率MOS管型號和設計合適的驅動電路。
電動自行車的磷酸鐵鋰電池保護板的放電電路的簡化模型如圖1所示。Q1為放電管，使用N溝道增強型MOS管，實際的工作中，根據不同的應用，會使用多個功率MOS管并聯工作，以減小導通電阻，增強散熱性能。RS為電池等效內阻，LP為電池引線電感。
正常工作時，控制信號控制MOS管打開，電池組的端子P+和P-輸出電壓，供負載使用。此時，功率MOS管一直處于導通狀態，功率損耗只有導通損耗，沒有開關損耗，功率MOS管的總的功率損耗并不高，溫升小，因此功率MOS管可以安全工作。但是，當負載發生短路時，由于回路電阻很小，電池的放電能力很強，所以短路電流從正常工作的幾十安培突然增加到幾百安培， 在這種情況下，功率MOS管容易損壞。
（1）短路電流大
在電動車中，磷酸鐵鋰電池的電壓一般為36V或48V，短路電流隨電池的容量、內阻、線路的寄生電感、短路時的接觸電阻變化而變化，通常為幾百甚至上千安培。
（2）短路保護時間不能太短
在應用過程中，為了防止瞬態的過載使短路保護電路誤動作，因此，短路保護電路具有一定的延時。而且，由于電流檢測電阻的誤差、電流檢測信號和系統響應的延時，通常，根據不同的應用，將短路保護時間設置在200μS至1000μS，這要求功率MOS管在高的短路電流下，能夠在此時間內安全的工作，這也提高了系統的設計難度。
