描述二極管特性的物理量稱為二極管的參數，它是反映二極管電性能的質量指標，是合理選擇和使用二極管的主要依據。在半導體器件手冊或生產廠家的產品目錄中，對各種型號的二極管均用表格列出其參數。二極管的主要參數有以下幾種：
1．最大平均整流電流IF（AV）
IF（AV）是指二極管長期工作時，允許通過的最大正向平均電流。它與PN結的面積、材料及散熱條件有關。實際應用時，工作電流應小于IF（AV），否則，可能導致結溫過高而燒毀PN結。
2．最高反向工作電壓VRM
VRM是指二極管反向運用時，所允許加的最大反向電壓。實際應用時，當反向電壓增加到擊穿電壓VBR 時，二極管可能被擊穿損壞，因而，VRM通常取為（1/2 ～ 2/3）VBR 。
3．反向電流IR
IR是指二極管未被反向擊穿時的反向電流。理論上IR =IR（sat），但考慮表面漏電等因素，實際上IR 稍大一些。IR 愈小，表明二極管的單向?qū)щ娦阅苡谩Ａ硗猓琁R 與溫度密切相關，使用時應注意。
4．最高工作頻率fM
fM是指二極管正常工作時，允許通過交流信號的最高頻率。實際應用時，不要超過此值，否則二極管的單向?qū)щ娦詫@著退化。fM的大小主要由二極管的電容效應來決定。
5．二極管的電阻
就二極管在電路中電流與電壓的關系而言，可以把它看成一個等效電阻，且有直流電阻與交流電阻之別。
（1）直流等效電阻RD
直流電阻定義為加在二極管兩端的直流電壓UD與流過二極管的直流電流ID 之比，即
RD的大小與二極管的工作點有關。通常用萬用表測出來的二極管電阻即直流電阻。不過應注意的是，使用不同的歐姆檔測出來的直流等效電阻不同。其原因是二極管工作點的位置不同。一般二極管的正向直流電阻在幾十歐姆到幾千歐姆之間，反向直流電阻在幾十千歐姆到幾百千歐姆之間。正反向直流電阻差距越大，二極管的單向?qū)щ娦阅茉胶谩?/div>
（2）交流等效電阻rd
rd亦隨工作點而變化，是非線性電阻。通常，二極管的交流正向電阻在 幾～幾十歐姆之間。
需要指出的是，由于制造工藝的限制，即使是同類型號的二極管，其參數的分散性很大。通常半導體手冊上給出的參數都是在一定測試條件下測出的，使用時應注意條件。
半導體二極管的型號命名

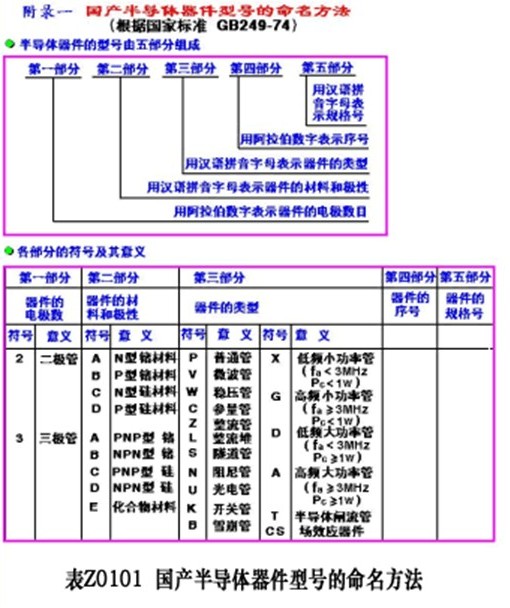

二極管的型號命名通常根據國內標準GB-249-74規定，由五部分組成。第一部分用數字表示器件電極的數目；第二部分用漢語拼音字母表示器件材料和極性；第三部分用漢語拼音字母表示器件的類型；第四部分用數字表示器件序號；第五部分用漢語拼音字母表示規格號。如表Z101所示。
