多諧振蕩電路原理圖是什么?多諧振蕩器也被稱為矩形波發生器，它是一種能夠產生矩形波的自激振蕩器。“多諧”是指產生的矩形波中除了含有基波成分外，還含有很多高次諧波成分。該振蕩器沒有穩定狀態，只有兩個暫穩態。正常工作時，電路就在這兩個暫穩態間自動替換，由此產生矩形波脈沖信號，該器件常用作脈沖信號源和時序電路中的時鐘信號。文中用到的多諧振蕩器由兩只三極管組成，在集電極上分別接上發光管，該發光管就能夠根據多諧振蕩器的周期進行交替閃爍。本文主要介紹了基于三極管的多諧振蕩電路原理圖及其工作原理。

本文介紹的多諧振蕩電路主要采用高增益pnp型鍺管vt3、vt4組成多諧振蕩器，有兩級反相器首尾連接，級間利用電容c3、c4耦合，其工作周期為1s!三極管應選擇集電極電流大于50ma得9012或9015，發光管應選擇高亮度的管子!若想改變閃爍的速度，可以調整c3、c4的容量，也可以用微調代替r3、r4，調好后換上相應數值的電阻即可!

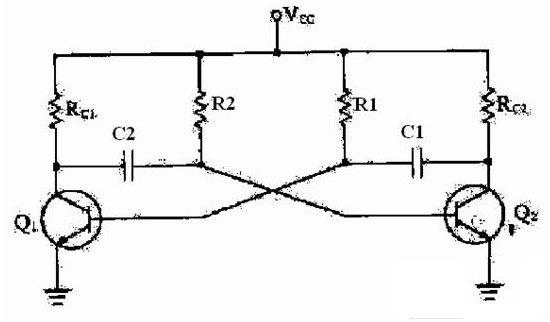

三極管多諧振蕩電路原理圖

下面我們將簡要分析該電路的工作原理

上圖所示為結型晶體管自激或稱無穩態多諧振蕩器電路。它基本上是由兩級RC藕合放大器組成，其中每一級的輸出藕合到另一級的輸入。各級交替地導通和截止，每次只有一級是導通的。

從電路結構上看，自微多諧振蕩器與兩級Rc正弦振蕩器是相似的，但實際上卻不同。正弦振蕩器不會進入截止?fàn)顟B(tài).而多諧振蕩器卻會進入截止?fàn)顟B(tài)。這是借助于Rc耦合網絡較長的時間常數來控制的。盡管在時間上是交替的，可是這兩級產生的都是矩形波輸出。所以多諧振蕩器的輸出可取自任何一級。

電路上電時，Vcc加到電路，由于兩只三極管都是正向偏置的故他們處于導通狀態，此外，還為藕合電容器Cl和C2充電到近于Vcc電壓。充電的路徑是由接地點經過晶體管基極，又通過電容器而至Vcc電源。還有些充電電流是經過R1和R2的，從而導致正電壓加在基極上，使晶體管導電量更大，因而使兩級的集電極電壓下降。

在上述多諧振蕩電路原理圖中兩只晶體管不會是完全相同的，因此，即使兩級用的是相同型號的晶體管和用相同的元件值，一個晶體管也會比另一個起始導電量稍微大些。

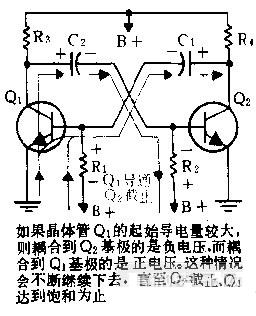

假定Ql的導電量稍大些，由于Ql的電流大，它的集電集電壓下降就要比Q2的快些。結果，被通過電阻器R2放電的電容器C2藕臺到Q2基極的電壓就要比由C1和Rl藕合到Ql基極的電壓負值更大些。這就使得Q2的導電量減少，而它的集電極電壓則相應地增高了。

Q2集電極升高的電壓，是作為正電壓藕合回Ql基極的。這樣，Q1導電更多，從而引起它的集電極電壓進一步下降，由于C2還在放電。故驅使Q2的基極電壓向負的增大。

這個過程繼續到最終Q2截止，而Ql在飽和狀態下導通為止。此時，電容器C2仍然通過電阻器R對接地點放電。Q2級保持截止直至C2已充分放電使得Q2的基極電壓超過截止值為止。然后Q2開始導通，這樣就開始了多諧振蕩器的第二個半周。

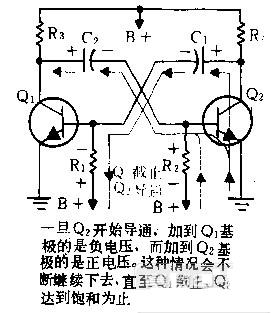

由于Q2開始導通，它的集電極電壓就開始下降，導致電容器Cl通過電阻器Rl開始放電，這樣，加到Q1基集的是負電壓。Q1傳導的電流因此而減小，并引起Ql集電極電壓升高。

這是作為正電壓藕合到Q2基極的，于是Q2傳導的電流就更大。就象前半周的工作一樣，這是起著正反饋?zhàn)饔玫?，并持續到Ql截止，Q2在飽和狀態下導通為止。Q2保留在截止?fàn)顟B(tài)，直至C1已充分放電，Ql開始脫離截止?fàn)顟B(tài)為止。此時，完整的周期再次開始。

好一級導通時間的長短，取決于另一級截止的時間。也就是取決于C1Rl和C2R2的時間常數RC。時間常數越小轉換作用也就越快，因此多諧振蕩器的輸出頻率就越高。就上述的電路來說，兩個RC網絡的時間常數相同，兩個晶體管的導通和截止周期是相等的，故稱之為對稱的自微多諧振蕩器。
