電子產品在電源線接反后，可能會把電路燒壞造成不必要的損失，為了防止這種情況可以在電路中加入防反接電路。一般會使用二極管、整流橋/四個二極管、MOS管來實現防反接，每種方式所使用的場合不同。
1

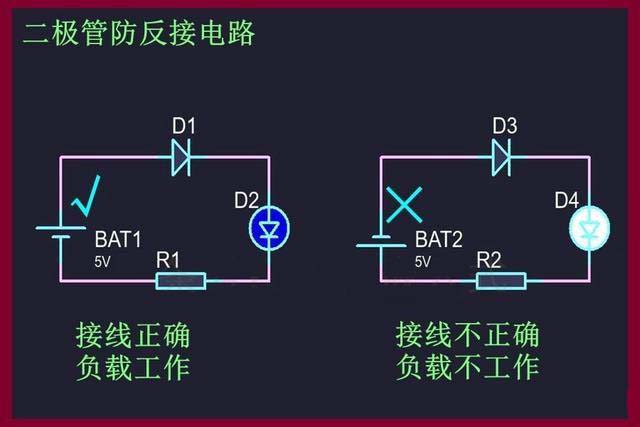

二極管實現電源防反接
二極管具有單向?qū)щ娞匦裕琍N結正偏時二極管導通；PN結反偏時二極管截止，防反接就是利用的這個原理。電路應用最為簡單，只需要將二極管正向串聯在電路中即可 。實現方式如下圖所示。
電路實現原理最為簡單，但是由于二極管存在正向?qū)▔航担瑫?huì)帶走一部分電壓，對于電壓較低的應用不太合適。另一方面，普通二極管的過電流能力有限，也不適用于大電流的場合。
2

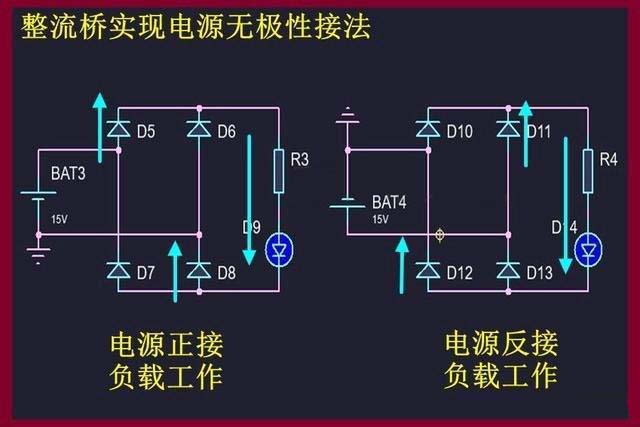

整流橋防電源反接
所謂整流橋就是由四個二極管所構成的電路，應用原理就是二極管的單向?qū)щ娞匦裕c第一種方案一致。這種方案弱化了電源的極性，正接、反接電路都可以工作。但是整流橋在導通時，有兩個二極管同時導通，導通壓降會更大，所以也不適合低電壓、大電流的應用場合。整流橋防反接電路如下圖所示。
3

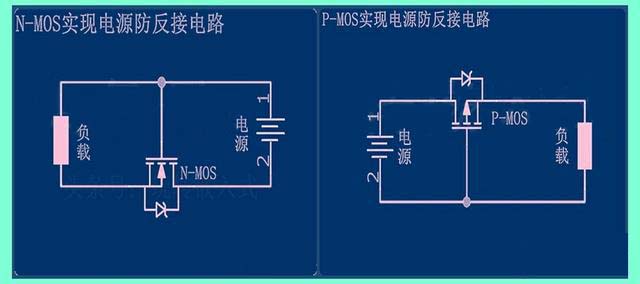

MOS管實現電源防反接
NMOS和PMOS都可以實現電源的防反接，在應用時與MOS管用作開關稍有不同。MOS管內阻小所以導通壓降非常小，還可以根據電流大小選擇合適的MOS管。NMOS和PMOS實現電路防反接的原理如下圖所示。
以NMOS為例，詳解如下：
電源正接時：門極是高電平VB，S極是0.7V，UGS=VB-0.7>開啟電壓，NMOS導通，電路工作；
電源反接時：門極是低電平，UGS=0，NMOS截止，電路不工作。
需要注意的是NMOS用在“低端”，PMOS用在“高端”。
