          MOS管的開關特性介紹
          1. MOSFET結構
          MOSFET(Metal Oxide Semiconductor Field Effect Transistor)分為N溝道NMOS和P溝道PMOS。

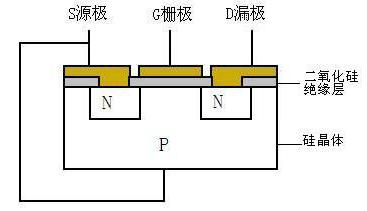

          下圖為NMOS的結構圖:
          MOS管的開關特性
          2. MOSFET符號

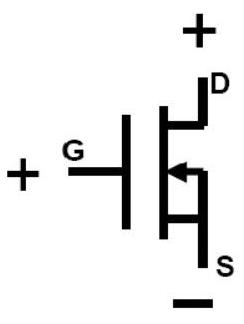

          NMOS的符號圖如下所示:
          MOS管的開關特性

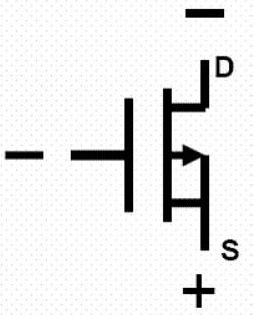

          PMOS的符號如下圖所示:
          MOS管的開關特性
          3. MOSFET的特性曲線

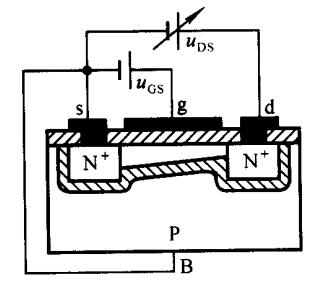

          下面以NMOS為例,介紹MOSFET的特性曲線,下圖為NMOS放大電路示意圖:
          MOS管的特性

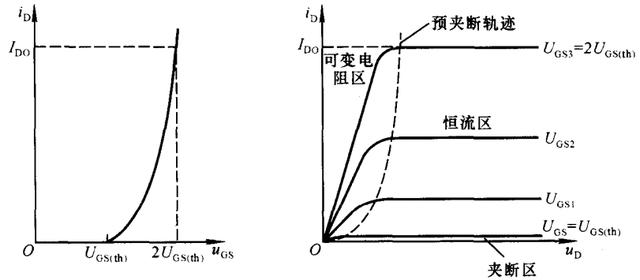

          在可變電阻區,負載電流iD隨著UGS成非線性關系,同時受輸出電壓UD的影響;
          在恒流區,負載電流iD隨UGS的增加而增加,且不隨輸出電壓UD的變化而變化;
          在夾斷區,負載電流iD基本為0。
          MOS管的特性
          4.MOSFET開關特性
          當柵極G和源極S之間的電壓VGS小于VGS(th)時,由于漏極D和源極S之間有一個反向PN結截止,所以漏極電壓等于VGS;
          當柵極G和源極S之間的電壓VGS大于2VGS(th)時,P型襯底的自由電子被吸引到兩個N溝道之間,當濃度達到一定程度,兩N溝道被連接起來,從而實現導通。此時VGS為地電平(實際電路中,漏極D與電源之間有負載)。
          這樣就可以通過控制VGS的高低,實現NMOS開關電路。
