電吹風電路圖用于頭發吹干和整型的整容電器。電吹風-構造組成電吹風主要由外殼、電動機、風葉和電熱元。
1.電吹風電路圖作用
電吹風是一種家用電器，主要用于頭發的干燥和整形，有些也有應用在實驗室、理療室及工業生產、美工等方面作局部干燥、加熱和理療之用。電吹風是由殼體、電動機和風葉、電熱元件、擋風板、開關組成，它是直接靠電動機驅動轉子帶動風葉旋轉，吹出冷熱風，實現烘干和整形的目的。是家庭中一種常用的小家電產品。
2.電吹風電路圖
3.電吹風電路圖原理
電吹風直接靠電動機驅動轉子帶動風葉旋轉。當風葉旋轉時，空氣從進風口吸入，由此形成的離心氣流再由風筒前嘴吹出。空氣通過時，若裝在風嘴中的發熱支架上的發熱絲已通電變熱，則吹出的是熱風；若選擇開關不使發熱絲通電發熱，則吹出的是冷風。
一般來說，電吹風手柄上的選擇開關一般分為三檔，即關閉檔、冷風檔、熱風檔，有些電吹風的手柄上還裝有電機調速開關，供選擇風量的大小及熱風溫度高低時使用。各類電吹風的外殼后面或側面，都設有可旋轉的圓形調風罩，旋動該罩調節進風口的截面大小，就可以調節輸送的風速及熱風的溫度。

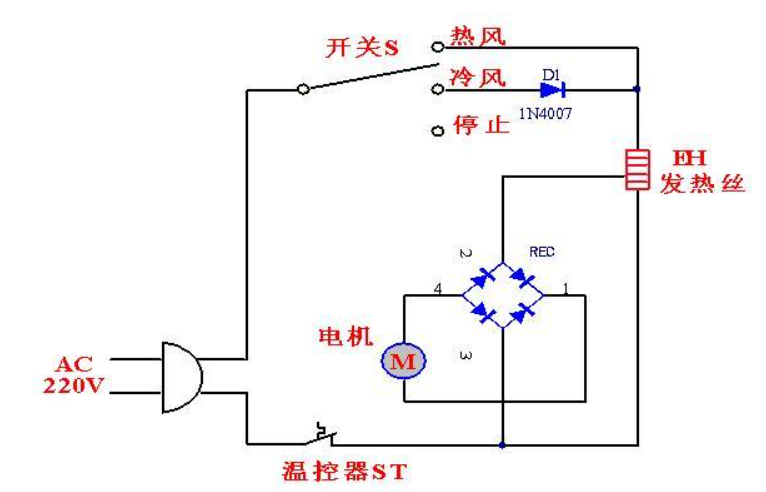

工作過程：這個電風吹具有“熱風”、“暖風”、“停止”三擋 , 主要由功能轉換開關S、直流電機M、溫控器ST、橋堆REC和發熱絲EH等組成。將電源插頭插入市電插座220V交流供電, S置于“熱風”擋, 220V 交流電源通過EH 降壓(從EH 的抽頭處引出)加至全波整流獲得約24V 直流電壓供M工作, M帶動風葉快轉吹出熱風。將S置于“暖風”擋, 220V交流電源經整流管REC半波整流, M帶動風葉慢轉吹出暖風。
電吹風主要由以下幾個部件組成
①殼體。它對內部機件起保護作用，又是外部裝飾件。
②電動機和風葉。電動機裝在殼體內，風葉裝在電動機的軸端上。電動機旋轉的時候，由進風口吸入空氣，由出風口吹出風。
③電熱元件。電吹風的電熱元件是用電熱絲繞制而成，裝在電吹風的出風口處，電動機排出的風在出風口被電熱絲加熱，變成熱風送出。有的電吹風在電熱元件附近裝上恒溫器，溫度超過預定溫度的時候切斷電路，起保護作用。
④擋風板。有的電吹風在進風口處有圓形擋風板，用來調節進風量。沒有圓形擋風板的電吹風，可以用一張紙蓋著進風口的一部分同樣可以調節進風量 。進風量少，吹出來的風就比較熱，進風量多，吹出來的風就不太熱。要注意，風口不能擋得過多，否則會因?yàn)闇囟冗^高而損壞電動機或者燒壞電熱元件。
⑤開關。電吹風開關一般有“熱風”、“冷風”、“停”三檔位置，常用白色表示“停”，紅色表示“熱風”，藍色表示“冷風”。有的電吹風的電熱元件由二段或者三段電熱絲組成，用來調節溫度，由選擇開關控制。
