          DCDC開關電源布局設計-噪聲的來源與降低
          在設計電源過程中,最佳的工作頻率是一個重要的參數。對于低頻,往往對應周?chē)骷某叽缭龃螅瑥亩杀疽苍黾印9ぷ黝l率高,周?chē)骷叽鐪p小,但是對應的自身?yè)p耗也增加。如何 tradeoff?
          1. 頻率與周?chē)骷年P(guān)系
          DCDC開關電源

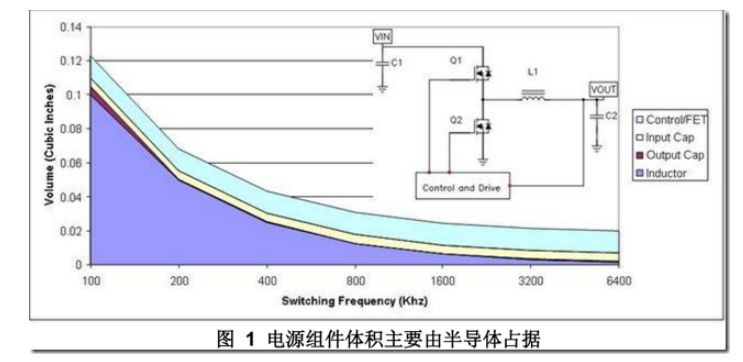

          在上圖中,可以看到當頻率在 100Khz 時,電感占據主要地位,隨著頻率升高,電感的體積也是在減小的,感值也相應的再減少。輸出端的電容值也是隨頻率升高而降低。輸入端的電容基本上保持不變。
          2. 頻率與損耗關系
          DCDC開關電源

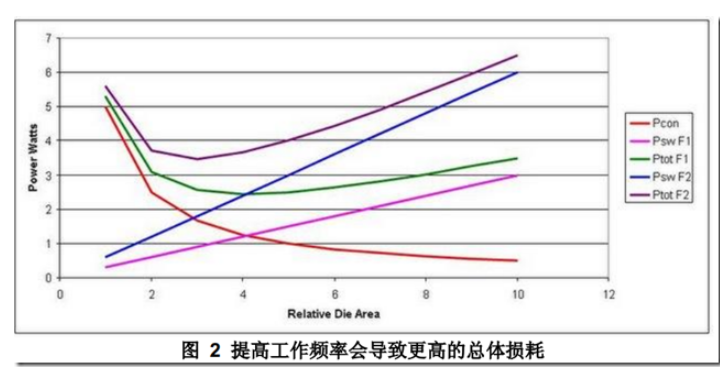

          對于半導體器件,損耗包括兩部分,一部分是開關損耗,一部分是傳導損耗,開關損耗隨頻率的升高而升高,傳導損耗不受工作頻率的影響。當開關損耗與傳導損耗相等時,總損耗最低。
          通過以上兩個參數,可以合理的設計電源工作頻率。
          3. 電源布局設計 --- 噪聲的來源和降低
          1)運放的輸入與輸出

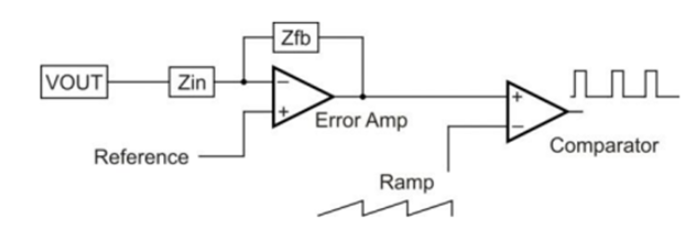

          在設計電源時,良好的布局可以降低電源噪聲,電源噪聲主要有三種:運算放大器的輸入與輸出,參考電壓和斜坡。如下圖所示:
          DCDC開關電源
          運放輸入端可能是電源中最為敏感的點,若要減小噪聲,必須最小化節點長度,并盡可能將反饋和輸入組件靠近運放放置。如果反饋網絡中存在高頻積分內容,最理想的布局是,將反饋電阻放置到靠近運放的輸入端,如果高頻信號注入電阻 - 電容節點,高頻信號就要承受電阻阻抗,而電容對于高頻的容抗很小。
          2)斜坡

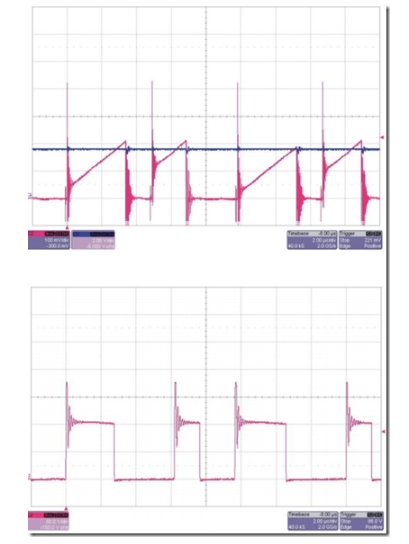

          斜坡通常由電容器充放電引起(電壓模式),或者由電源開關的采樣電流(電流模式)。電壓模式影響不大,因?yàn)殡娙輰?duì)高頻輸入的信號阻抗很小,但是電流模式卻是個問題。如下圖所示:
          DCDC開關電源
          對于上圖中的第一個圖,可以采用 IC 控制上升沿消隱方法來去除,對于第二個圖,可以采用并聯多個電容的方法去除(主要是因?yàn)榉浅浞中甭恃a(bǔ)償) 。
          4. 電源噪聲的解決辦法
          第三點已經提及了幾種引起電壓噪聲的方法,那么在排查電源噪聲的時候,需要從三點入手。
          1)觀察運放的輸出端是否有高頻變化,改變補償組件;
          2)運放的參考電壓,可以選用可靠的電壓源,TL431 較常用;
          3)通過改變 MOS 的柵極電阻也可以對開關波形有一定的作用。
