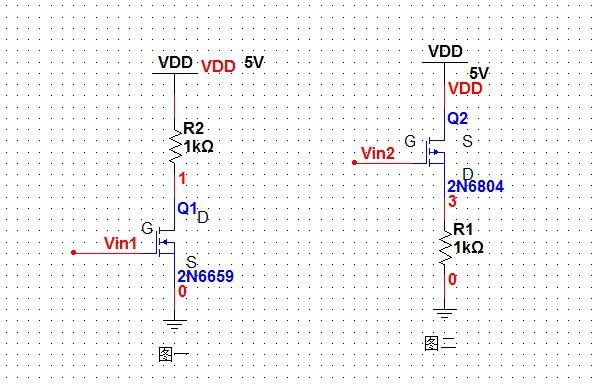

在圖一，是個Nmos，只能S極接地。因?yàn)橥ㄟ^Vgs的電壓來開關mos。S極接地則百S極的電勢是0V。
只需控度制G極，即Vin1來控制這個Nmos。Vin1是高電平問，則mos打開，Vin1是低電平，則mos關斷。
在圖二，是個Pmos，Vgs是個負值才能打開mos。現在s極接的是電源，也就是s極的電平是高電平。那答么只需G極是0V ,mos 就會導通。G極是高電平時，mos關斷。
綜上所述，是Nmos的話回，就S極接地。Pmos就S極接電源。都是給S極一個固定的電位。
上圖都是很常見的 用法。
