目前鐵路信號燈主要采用雙絲白熾燈作為光源，但因其壽命問題，始終制約著信號燈的發展。隨著LED光源的出現，尤其是大功率LED技術的日趨成熟，采用LED作為信號燈光源就逐漸成為一種趨勢。而實現LED光源高可靠性的關鍵技術，則是驅動電源的設計。為此，提出一種基于LM2576和AD8217芯片實現的高精度恒流電源設計方案，具有精度高、穩定性高等特點。

1.硬件設計

高精度恒流電源總體框圖如圖1所示，主要由降壓整流濾波電路、門限電路、開關穩壓集成電路和恒流反饋電路4部分組成。

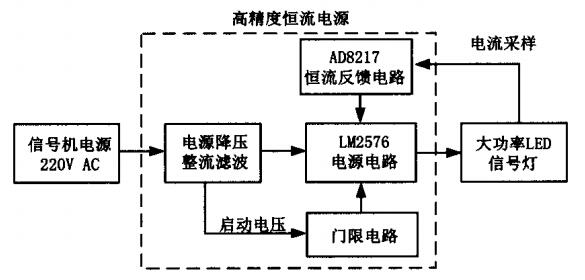

圖1 高精度恒流電路總體框圖

1.1降壓整流濾波電路

采用工頻線繞R型變壓器進行降壓處理，使用橋式整流電路和濾波電容進行整流濾波，輸出相對穩定的直流電源。

1.2門限電路

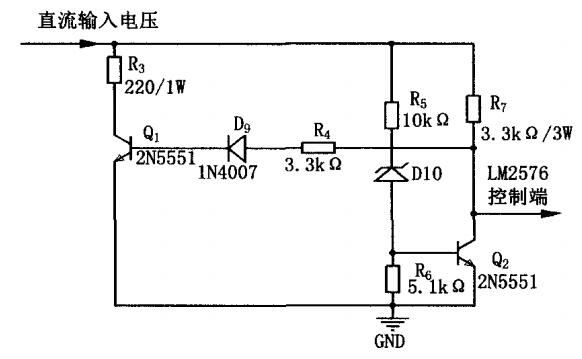

為了避免信號燈在異常干擾電壓下誤觸發點燈，設置了啟動門限，即必須大于門限電壓閾值才可點燈。門限電路原理如圖2所示。當輸入電壓值小于門限值時，Q1導通，Q2截止，此時消感應電阻R3接通，LM2576電源電路關閉，信號燈不會被點亮;當輸入電壓值大于等于門限值時，Q1截止，Q2導通，消感應電阻R3斷開，LM2576電源電路打開，信號燈將會被點亮。

圖2 門限電路原理圖

1.3開關穩壓集成電路

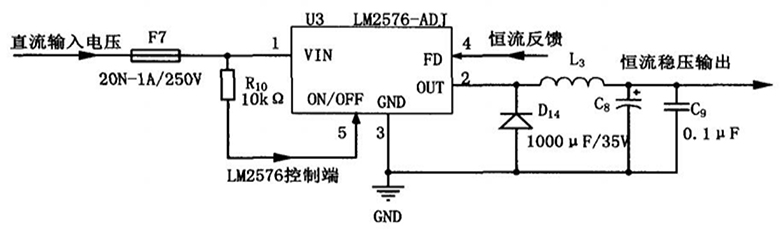

采用以LM2576系列開關穩壓集成芯片為核心的開關型電源電路，具有效率高、穩定性好等特點。LM2576是美國國家半導體公司生產的3A電流輸出降壓開關型集成穩壓電路，內含固定頻率振蕩器(52kHz)和基準穩壓器(1.23V)，并具有完善的保護電路，包括電流限制及熱關斷電路等，外圍僅需較少器件即可構成高效的恒流穩壓電路。采用的LM2576-ADJ可調式穩壓芯片，通過控制輸入反饋信號實現恒流穩壓。開關穩壓集成電路原理如圖3所示。LM2576控制端口連接門限電路，當滿足閾值要求時打開電源;LM2576反饋端口連接恒流反饋電路，輸出恒定電流以滿足信號燈點燈要求。

圖3 開關穩壓集成電路原理圖

1.4恒流反饋電路

采用以AD8217分流放大器為核心的電路，具有穩定性好的特點。AD8217是一款高壓、高分辨率分流放大器，設定增益為20V/V，在-40℃～+125℃寬溫度范圍內的最大增益誤差為±0.35%，緩沖輸出電壓可以直接與任何典型轉換器連接。AD8217可以提供從4.5～80V的共模抑制性能，并內置一個LDO(低壓降穩壓器)，無需電源供電。AD8217芯片引腳輸出簡單，僅包含同向輸入IN+、反向輸入IN-、輸出OUT和接地GND。

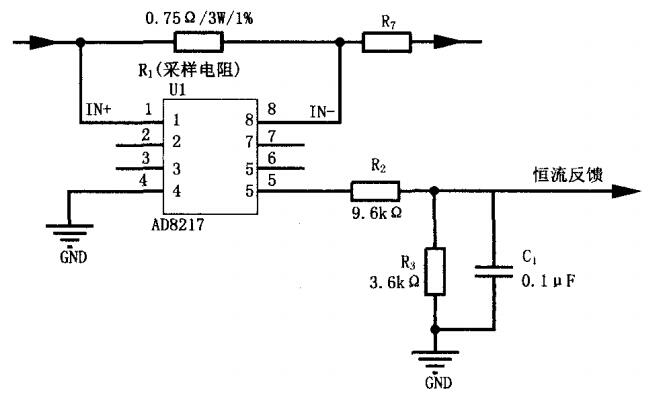

恒流反饋電路原理如圖4所示。設定信號燈恒流300mA，點燈回路中采樣電阻R1取值0.75Ω，恒流反饋分壓電阻R3取值3.6KΩ。LM2576反饋電壓輸入值為1.23V，根據計算式0.75×0.3×20×3.6/(R2+3.6)=1.23，計算結果R2=9.57≈9.6KΩ，反算恒流值I=300.6mA。

圖4 恒流反饋原理圖

2.試驗

設計的恒流電源能夠驅動大功率LED鐵路信號燈，分別在低溫-40℃、常溫+20℃和高溫+70~C條件下，進行電流測試。測試結果如表1所示。

結論

本文總結了基于LM2576和AD8217的高精度恒流電源設計方案。經試驗結果表明：該恒流電源溫漂小，且恒流精度高，能夠作為鐵路大功率LED信號燈驅動電源，確保信號燈顯示穩定可靠。該點式LED信號燈產品已經在濟南局試點應用，效果良好，推薦在全路范圍內推廣使用。
