壓敏電阻性優價廉，體積小，具有工作電壓范圍寬、對過壓脈沖響應快、耐沖擊電流能力強、漏電電流小(低于幾微安至幾十微安)、電阻溫度系數小等特點，是一種理想的保護元件，所以它也是半導體電阻器的一個品種。現在大量使用的"氧化鋅"(ZnO)壓敏電阻器，它的主體材料有二價元素(Zn)和六價元素氧(O)所構成。下面將來了解其有什么作用，工作原理又是如何的?
1.電路符號
壓敏電阻在電路中用文字符號“RV”或“R”表示，圖1是其電路圖形符號。壓敏電阻與普通電阻不同，它是根據半導體材料的非線性特性制成的。
圖1電路圖形符號
2.工作原理
普通電阻遵守歐姆定律，而壓敏電阻的電壓與電流則呈特殊的非線性關系。當壓敏電阻兩端所加電壓低于標稱額定電壓值時，電阻值接近無窮大，內部幾乎無電流流過;而當壓敏電阻兩端電壓略高于標稱額定電壓時，將迅速擊穿導通，并由高阻狀態變為低阻狀態，工作電流也急劇增大。因此當兩端電壓低于標稱額定電壓時，壓敏電阻又能恢復為高阻狀態;當壓敏電阻兩端電壓超過其最限制電壓時，將完全擊穿損壞，無法再自行恢復。
3.作用
壓敏電阻的主要作用就是用于電路中的瞬態電壓保護。由于其如上所述的工作原理，使得壓敏電阻相當于一個開關，只有當電壓高于闕值時，阻值無窮小，開關閉合，使得流過其的電流激增而對其他電路的影響變化不大，進而減小了過電壓對后續敏感電路的影響。壓敏電阻的這種保護功能可以多次反復使用，也可做成類似于電流保險絲的一次性保護器件。
但由于其類似于半導體穩壓管的伏安特性，使得它還具有多種的電路元件功能。比如：壓敏電阻是一種直流高壓小電流穩壓元件，穩定電壓可達數千伏以上，是硅穩壓管無法達到的;壓敏電阻可用作電壓波動檢測元件，也可用作直流電平移位元件，也可用作熒光啟動元件，也可用作均壓元件等等。
現在壓敏電阻的保護功能已有了廣泛應用，例如，家用彩電的電源電路就是使用壓敏電阻來完成過電壓保護功能的，當電壓超過闕值時，壓敏電阻便體現其鉗位特性，把過高的電壓拉低，使得后級電路工作在安全電壓范圍內。

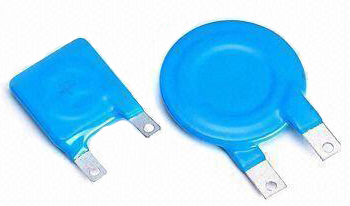

圖2 壓敏電阻
以上就是壓敏電阻的作用以及工作原理介紹了。目前壓敏電阻廣泛地應用在家電及其他電子產品中，常被用于構成過壓保護電路、消噪電路、消火花電路、防雷擊保護電路、浪涌電壓吸收電路和保護半導體元器件中。
