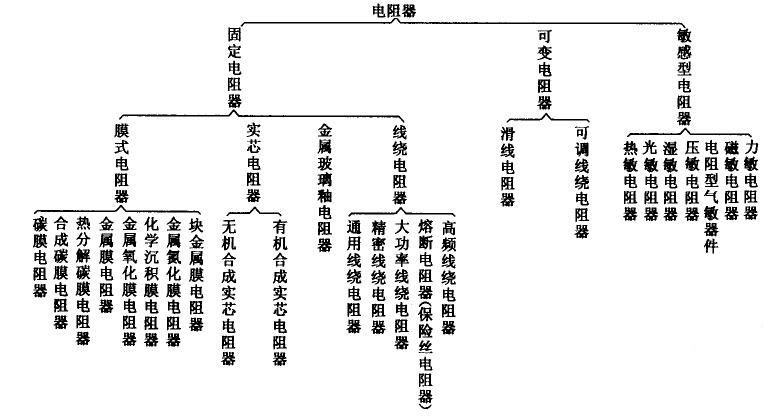

電阻器在日常生活中一般直接稱為電阻，是組成電路的基本元件之一，也是應用最廣泛的電子元器件，大約占所有電子元器件的35%。電阻器的分類也是多種多樣的，電阻器按照其結構和性能的不同，可分為固定電阻器、可變電阻器和敏感型電阻器三大類，具體分類如下：
電阻的分類
1.按伏安特性分類
對大多數導體來說，在一定的溫度下，其電阻幾乎維持不變而為一定值，這類電阻稱為線性電阻。有些材料的電阻明顯地隨著電流(或電壓)而變化，其伏—安特性是一條曲線，這類電阻稱為非線性電阻。非線性電阻在某一給定的電壓(或電流)作用下，電壓與電流的比值為在該工作點下的靜態電阻，伏—安特性曲線上的斜率為動態電阻。表達非線性電阻特性的方式比較復雜，但這些非線性關系在電子電路中得到了廣泛的應用。
2.按用途不同分類
(1)通用型。指能適應一般技術要求的電阻，額定功率范圍為0.05、√2W，阻值為1 Q～22MQ，允許誤差±5070、±10%、±20020等。
(2)精密型。有較高精密度及穩定性的電阻，功率一般不大于2W，標稱值在O.OIQ～20MQ,之間，精度在±2020～±O.OOloZo之間分擋。
(3)高頻型。電阻自身電感量極小，常稱為無感電阻。用于高頻電路，阻值小于lkQ，功率范圍寬，最大可達lOOWo
(4)高壓型。用于高壓裝置中的電阻，功率在0.5-15W之間，額定電壓可達35kV以上，標稱陽值可達lGQo
(5)高阻型。阻值在10MQ以上，最高可達l014Qo
(6)電阻網絡(電阻排)。綜合掩膜、光刻、燒結等工藝技術，在一塊基片上制成多個參數、性能一致的電阻，連接成電阻網絡，也叫集成電阻。
(7)敏感電阻。各類敏感電阻，按其信息傳輸關系可分為緩變型和突變型兩種，廣泛應用于檢測和自動化控制等技術領域。
3.按電阻體材料不同分類
3.1碳膜電阻器

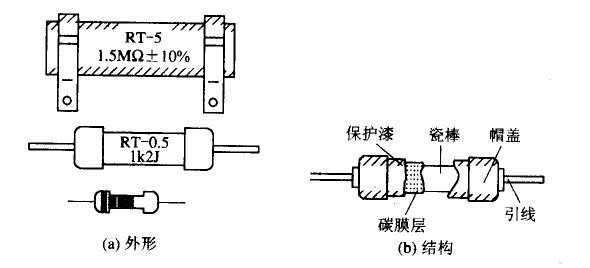

碳膜電阻器是將通過真空髙溫熱分解的結晶碳沉積在柱形或管形的陶瓷骨架上制成的。用控制碳膜的厚度和刻槽來控制電阻值。碳膜電阻器的外形和結構如圖所示。
碳膜電阻器的外形及結構
碳膜電阻器有良好的穩定性，負溫度系數小，高頻特性好，受電壓和頻率影響較小，噪聲電動較小，脈沖負荷穩定，阻值范圍寬，制作工藝簡單，生產成本低，所以非常廣泛地應用在各種電子產品中。
3.2金屬膜電阻器

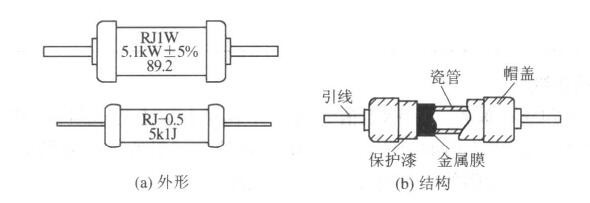

金屬膜電阻器是將金屬或合金材料用真空加熱蒸發在瓷基體上形成一層薄膜而制成的， 也有采用高溫分解、化學沉積和燒滲等方法制成的，外形和結構如圖所示。
金屬膜電阻器的外形及結構
金屬膜電阻器穩定性和耐熱性能好，溫度系數小，工作頻率范圍大，噪聲電動勢很小，常在 高頻電路中使用。
3.3金屬氧化膜電阻器

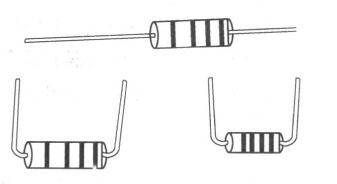

金屬氧化膜電阻器是用錫和銻等金屬鹽溶液(四氯化錫和三氧化銻)噴霧到約為550°C的加熱爐內的熾熱陶瓷骨架表面上，沉積后而制成的。這種電阻器的導電膜層均勻，膜與骨架基體結合牢固，有些性能優于金屬膜電阻器。金屬氧化膜電阻器外形如圖所示。普通金屬氧化膜電阻器的外形與金屬膜電阻器基本相同，其結構多為圓柱形并為軸向式引出線。
金屬氧化膜電阻器的外形
金屬氧化膜電阻器比金屬膜電阻器抗氧化能力強，抗酸、抗鹽的能力強，耐熱性能好。 金屬氧化膜電阻器的缺點是由于材料的特性和膜層厚度的限制，阻值范圍小，其阻值范圍為1Ω~200 kΩ;額定功率為1/8~10 W;25 W~50 kW。
3.4合成碳膜電阻器

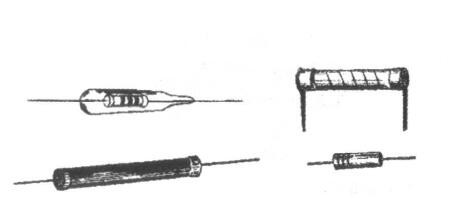

合成碳膜電阻器是將炭黑、填料和有機粘合劑配成懸浮液，涂復在絕緣骨架上，經加熱聚合而成。它的阻值范圍高，可以達到10~106 MΩ;額定功率為1/4~5 W;最高工作電壓為 35kV。其缺點是抗?jié)裥圆?，電壓穩定性低，頻率特性不好，噪聲大。這種電阻器不適合用于通用電阻器。這種電阻器主要適用于高壓和高阻用電阻器，并常用玻璃殼封裝，制成真空兆歐電阻器，用于微電流測試。它的外形如圖所示。
合成碳膜電阻器的外形
3.5有機合成實心電阻器

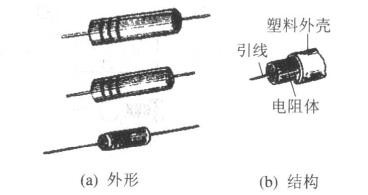

有機合成實心電阻器是將炭黑、石墨等導電物質和填料與有機粘合劑混合成粉料，經專用設備熱壓后裝入塑料殼內制成的。實心電阻器的引線壓塑在電阻體內，一種是無端帽的電阻器，另一種是有端帽并把端帽作為電極的電阻器。有機實心電阻器外形和結構如圖所示。
有機實心電阻器外形和結構
這種電阻器機械強度高，可靠性好，具有較強的過負荷能力;體積小，價格低廉;固有噪聲大，分布參數較大，電壓和溫度穩定性差，阻值范圍4.7Ω~22 MΩ;工作電壓為250~500 V; 額定功率為1/4~2 W。這種電阻器不適合用于要求較高的電器電路中。目前常見的有機合成實心電阻器有RS11型和RS型。RS型有機實心電阻器常用于汽車儀表(機油壓力表)上。
3.6玻璃釉電阻器
電阻是最容易理解的元件、也是應用最廣泛的電子元器件，大約占所有電子元器件的35%。電阻器的分類也是多種多樣的，電阻器按照其結構和性能的不同，可分為固定電阻器、可變電阻器和敏感型電阻器三大類，具體分類如下：

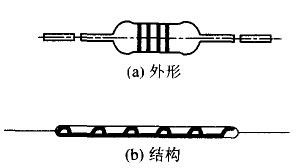

玻璃釉電阻器是由金屬銀、銠、釕等金屬氧化物和玻璃釉粘合劑混合成漿料，涂復在陶瓷骨架體上，經高溫燒結而成。目前多用氧化釕和玻璃釉粘合劑制成電阻器。金屬玻璃釉電阻器有普通型和精密型。玻璃釉電阻器的外形和結構如圖所示。
玻璃釉電阻器的外形和結構
這種電阻器耐高溫，耐濕性好，穩定性好，噪聲小，溫度系數小，阻值范圍大，阻值范圍為4.7Ω~200 MΩ;額定功率有1/8 W、l/4 W、l/2 W、1 w、2 W,大功率有 500 W;最高電壓為15 kV。
3.7線繞電阻器
線繞電阻器是用髙比電阻材料康銅、錳銅或鎳鉻合金絲纏繞在陶瓷骨架上制作而成的電阻器。這種電阻器有的表面被覆一層玻璃釉，常稱作玻璃釉線繞電阻器;有的表面被覆一層保護有機漆或清漆，稱為涂漆線繞電阻器;還有的是由沒有保護的裸線繞制的，稱作裸式線繞電阻器。表面涂敷保護層的線繞電阻器，除了對電阻器起保護作用外，也有利于在工作環境條件變化時保持其阻值的穩定性。線繞電阻器外形如圖所示。
線繞電阻器外形
線繞電阻器的噪聲小，甚至無電流噪聲;溫度系數小，熱穩定性好，耐高溫，工作溫度可達到315°C;功率大，能承受大功率負荷;阻值范圍為0.1Ω~5 MΩ;額定功率1/8~500 W。缺點是高頻性能差。
4.特殊電阻器
①保險電阻：又叫熔斷電阻器，在正常情況下起著電阻和保險絲的雙重作用，當電路出現故障而使其功率超過額定功率時，它會像保險絲一樣熔斷使連接電路斷開。保險絲電阻一般電阻值都小(0.33Ω～10KΩ)，功率也較小。保險絲電阻器常用型號有：RF10型、RF111-5 保險絲電阻器的符號型、RRD0910 型、RRD0911 型等。
②敏感電阻器：是指其電阻值對于某種物理量(如溫度、濕度、光照、電壓、機械力、以及氣體濃度等)具有敏感特性，當這些物理量發生變化時，敏感電阻的阻值就會隨物理量變化而發生改變，呈現不同的電阻值。根據對不同物理量敏感，敏感電阻器可分為熱敏、濕敏、光敏、壓敏、力敏、磁敏和氣敏等類型敏感電阻。敏感電阻器所用的材料幾乎都是半導體材料，這類電阻器也稱為半導體電阻器。
本文總結了電阻器的分類以及特點。電阻器在使用前要進行檢查，檢查其性能好壞就是測量實際阻值與標稱值是否相符，誤差是否在允許范圍之內。方法就是用萬用表的電阻檔進行測量。
