三極管基極加限流電阻
三極管屬于電流控制型元件，跟MOS管不同，MOS管屬于電壓控制型元件。
三極管有三個工作區：截止區、放大區和飽和區，以NPN三極管為例，BE的壓差(UBE)約為0.6V左右（實際大小跟元器件的型號有關），當UBE＜0.6V時，三極管截止；三極管處于放大區或飽和區時，UBE=0.6V。

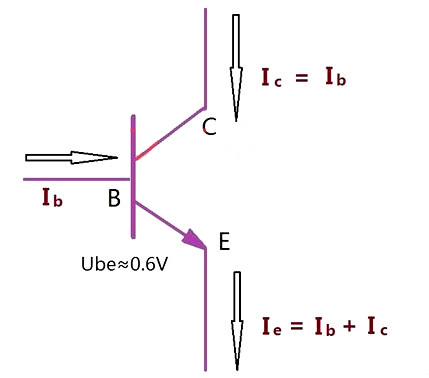

NPN三極管電流示意圖
三極管處于放大區時，所增加的基極和VCC之間的電阻屬于偏置電阻，下面講解三極管當開關使用時，基極為什么要加電阻，和MOS管有什么區別。

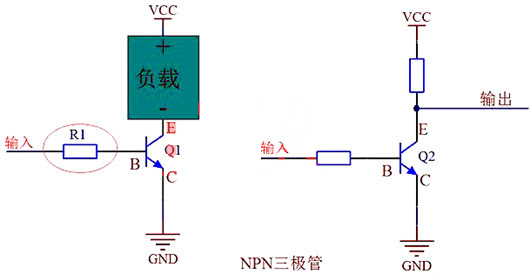

下圖是NPN三極管最常使用的電路圖，輸入端見得最多的是接微處理器（單片機、DSP、ARM等）I/O口。
以輸入為0/5V的單片機I/O口為例，為什么基極一定要串聯一個電阻呢？不串電阻行不行？
答：不行。該電阻屬于限流電阻，因?yàn)?lt;span>三極管屬于電流控制元件</span>，當三極管屬于放大或飽和狀態時，UBE的電壓為0.6V，可以根據輸入電壓U計算基極的電流，
計算公式為Ib=(U-0.6)/R1，從公式也可以看出，若不接限流電阻R1，當輸入電壓大于0.6V時，基極的電流會非常大，從而燒毀管子。
而且該電阻不能隨便使用，需根據輸入電壓、管子的特性進行計算，比如該三極管的放大倍數β為50，集電極的最大電流為500mA,輸入電壓為5V，
若要求設計時三極管處于飽和狀態，則Ic=500mA，那么Ib=Ic/β=10M=mA，則限流電阻R1=(5V-0.6V)/Ib=430Ω。
若要求輸入5V時，集電極的電流為200mA左右，則可以推算Ib=Ic/β=200mA/50=4mA,則限流電阻R1=(5V-0.6V)/Ib=1075Ω，可選擇1K的標準電阻。
注：上圖用于講解實例，使用原理是可以的，但是并不是很可靠，更可靠的接法應該在基極對地之間接一個大電阻（比如10K，或20K），當無輸入時，將基極迅速拉低，確保三極管處于穩定的截止?fàn)顟B(tài)。
若把上圖的NPN三極管換成N溝道的MOS管，原理也是一樣的，當輸入高電平時，管子導通，輸入低電平時，管子截止。

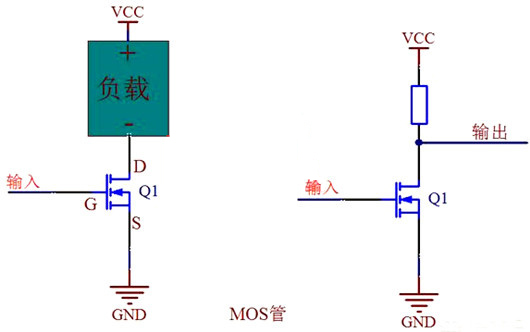

由于MOS管屬于<span>電壓控制型器件</span>，柵極(G)的電流非常小，可以忽略不計，所以不接電阻R1也可以正常工作。</p><p>去掉電阻后的原理如下圖所示：
注：在實際工程應用時，一般都會串聯一個電阻，用于提高可靠性。工程設計，產品的可靠性很重要，若不加限流電阻，當MOS關擊穿損壞時，大電流沖擊控制端的器件，特別是處理器，很容易損壞。
例：

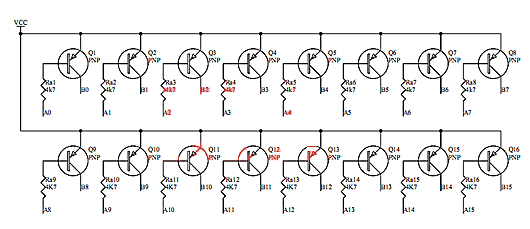

PNP三極管放大時為什么要在基極加上限流電阻？
1）三極管的基極到發射極是一個二極管（理想時正向電阻=0）當基極到發射極電壓大于二極管開啟電壓（硅0.6，鍺0.4）時二極管導通，如果用大于的電壓去驅動它，那正向電流就會超出三極管的允許值，要加電阻限制基極電流，所以要加限流電阻。
2）如果基極電流很大，放大后集電極電流也會很大，所以要加電阻限制集電極電流。
