LDO即low dropout regulator，是一種低壓差線性穩壓器。低壓降穩壓器 (LDO) 是用于調節較高電壓輸入產生的輸出電壓。
LDO = Low Dropout Regulator，低壓差+線性+穩壓器。
「低壓差」：輸出壓降比較低，例如輸入3.3V，輸出可以達到3.2V。
「線性」 ：LDO內部的MOS管工作于線性電阻。
「穩壓器」：說明了LDO的用途是用來給電源穩壓。
LDO工作原理
通過運放調節P-MOS的輸出
運放，控制P-MOS的打開程度。
LDO內部產生一個基準電壓，作為運放的反向電壓，將LDO的輸出電壓通過分壓作為運放的正向輸入電壓。 運放的輸出去控制P-MOS管的工作狀態。P-MOS，相當于一個壓控的可變電阻。
P-MOS處于線性電阻區，可看成一個壓控可變電阻。輸入的VIN電壓，經過這個P-MOS管后變?yōu)檩敵鲭妷?，這里P-MOS管的作用為將輸入電壓通過P-MOS的線性電阻區，將電壓動態衰減值VOUT電壓。

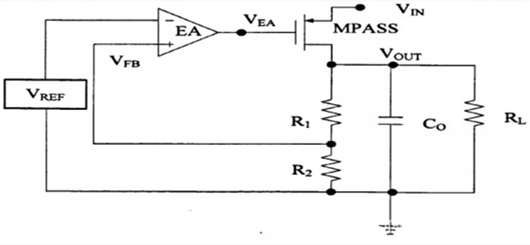

原理圖如下：
LDO是一種直流降壓型的線性穩壓器，其在輸入電壓或者負載電流發生變化的情況下仍然可以保持穩定的輸出電壓。
如今的LDO電路具有體積小，噪聲低，功耗低，價格低廉，使用方便等特點，但其基本的結構比較簡單，包含了電壓基準源(VREF)，誤差放大器(EA)，調整管(MPASS)，反饋電阻(Rl，R2)四個模塊，如上圖所示。
其中電壓基準源為誤差放大器提供了高精度的基準電壓，誤差放大器、調整管以及反饋電阻組成了LDO的控制環路，當輸入電壓或者負載電流變化的時候，輸出電壓VoUT也要做出相應的變化，此時LDO通過它的控制環路的負反饋調節作用可以抑制輸出電壓Votrr的變化。
如圖所示，當輸出電壓降低時，通過反饋電R1，R2的分壓作用，反饋電壓VFB也相應的降低，基準電壓源于誤差放大器的反向輸入端提供了穩定的參考電壓，反饋電壓VFB接誤差放大器的正向輸入端，誤差放大器的輸出電壓VEA相應減小，調整管MPASS的柵極電壓降低，柵源電壓差值增加，漏極電流增加，輸出電壓Votrr相應增加，抑制了輸出電壓Votrr的降低，從而保持在穩定的輸出。

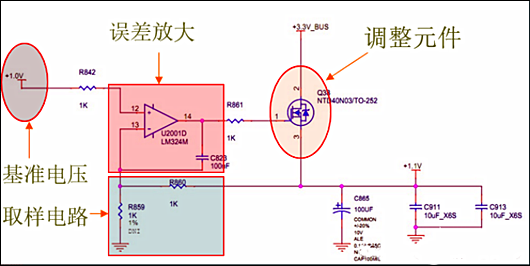

用分立器件搭建的LDO
