門控開關電路通過檢測開門和關門的狀態，來控制開關的閉合。
本例電路就是控制晶閘管的導通來控制開燈。很適合安裝在衛生間使用。

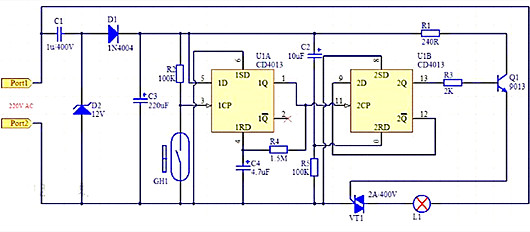

門控開關電路圖講解
門控開關電路中可分為三個部分：
一是有電容降壓，再進行半波整流濾波的電源部分，輸出的直流電壓給CD4013和其他器件供電；
二是由U1A組成的開門檢測模塊，GH為常開型的干簧管，和磁鐵組成開門檢測傳感器；
三是由U1B組成的晶閘管觸發電路，輸出的信號經三極管放大后控制晶閘管的導通；
整個電路工作過程如下：
1、上電后的初始狀態
在初始狀態下，門是關著的，干簧管和磁鐵是靠在一起，干簧管導通，U1A的CLK信號接地，同時R和S都接地，Q輸出低電平；
同時C2，R5的上電復位作用使U1B的輸出也為低電平，三極管V1截止，晶閘管截止，燈泡處于熄滅狀態。但是U1B的/Q=D=1，輸出高電平，這是它的初始狀態。
2、開門進去狀態
當開門時，干簧管和磁鐵分開，干簧管開關斷開，U1A的CLK輸入一個高電平，此時U1A的輸出1Q=1D=1，同時通過電阻R4給電容C4充電。
U1A的輸出高電平輸入至U1B，使U1B的輸出2Q=2D=1，三極管Q1導通，觸發信號輸入至晶閘管的柵極，晶閘管導通，燈泡被點亮。
此時在電容C4為未充滿的情況下，這個時候不管開門關門多少次，都不會影響燈泡。當電容C4充滿后，U1A的輸出被復位，1Q輸出低電平，電容C4又開始放電，U1B維持輸出高電平不變。
3、開門出來狀態
當開門出來時，干簧管與磁鐵又分開，干簧管開關斷開，使U1A的輸出又為高電平，1Q=1D=1，這樣U1B的輸出狀態翻轉，2Q=2D=0。
三極管Q1截止，晶閘管過零截止，燈泡熄滅。
注意：
理解門控開關電路時要注意我們使用門的習慣，一般進去的時候開門后關門，出去的時候也是開門和關門，適合安裝在衛生間使用。
