在一些mos管開關控制電路中，我們經常可以看到有些設計會在柵極串聯一個小電阻。相信很多朋友對此知道一些，當然相當一部分可能沒仔細研究過。那么今天我們就通過仿真實驗來探究下這個問題，本文主要回答兩個問題： 1、mos管柵極為什么串聯電阻？ 2、如何選擇mos管柵極串聯電阻阻值？
RLC震蕩原理
在開始之前，我們先來了解下RLC震蕩的原理，有助于我們后面理解。我們知道在電子元器件中，電容與電感屬于能量消耗器件。那么當我們將電容、電感串聯在電路中時，為了維持能量守恒，儲存在電路中的能量會在電容電感中互相轉換，這個轉化的頻率通常我們稱之為特征頻率。這個特征頻率我們可以通過理論計算得出。有時候我們也會把電阻與電感電容串聯到一起，因?yàn)殡姼斜旧韺儆诤哪芷骷虼宋覀儗㈦娮柙赗LC串聯電路中扮演的角色稱為阻尼，其作用就是消耗能量。

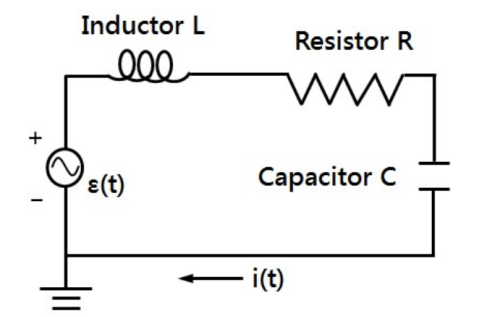

如下圖1所示就是最簡單的RLC串聯電路模型，其中左邊的電源用來驅動RLC電路。
圖1 RLC串聯電路模型
通過理論分析，我們可以知道：
系統處于過阻尼狀態；
系統處于臨界阻尼狀態；
系統處于臨界阻尼狀態；

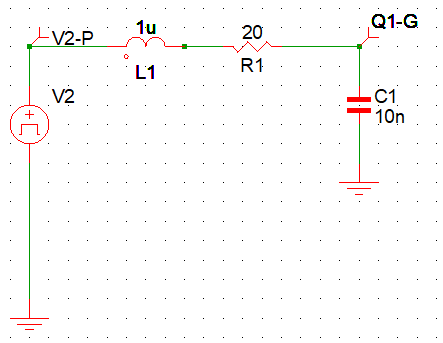

圖2 RLC諧振串聯電路圖，其中V2為驅動源

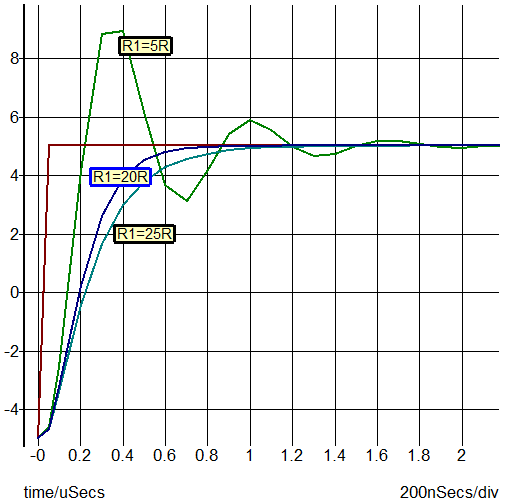

圖3 R1在不同阻值下電容兩端的波形

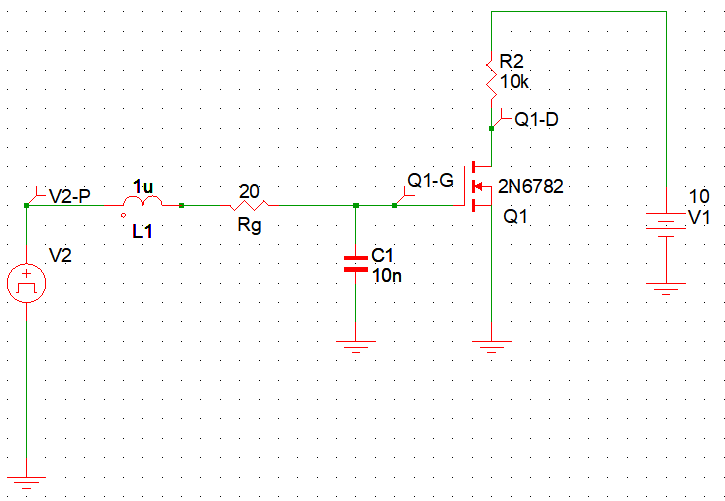

圖4 mos管開關驅動電路
1、MOS管柵極為什么串聯電阻？
在MOS管的驅動電路中，由于布線原因，驅動路徑上會存在著各種分布電感L，他們與MOSFET的雜散電容會形成諧振電路。
