          wlp,wlp封裝,wlp技術介紹
          wlp封裝詳解
          5G、物聯網、自動駕駛、自動化和人工智能對于半導體系統集成需求巨大,這些應用需要更先進的芯片,具有更低的功耗、更高的速度、更小的外形尺寸和集成的功能。
          晶圓級封裝(WLP)就是在封裝過程中大部分工藝過程都是對晶圓(大圓片)進行操作。傳統的封裝技術通常在芯片切割后進行,而WLP則在芯片仍然在晶圓上時進行封裝,之后再進行切割。
          wlp技術
          WLP技術主要采用重布線層技術、微凸點兩大基礎技術。WLP的優勢在于是一種適用于更小型集成電路的芯片級封裝(CSP)技術。它可在晶圓上采用整面封裝和電子測試技術,在提高產量的同時顯著減少芯片封裝面積。

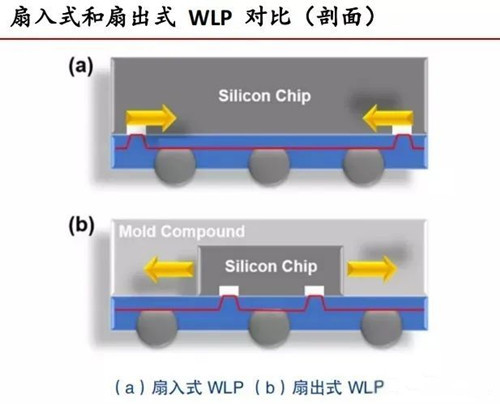

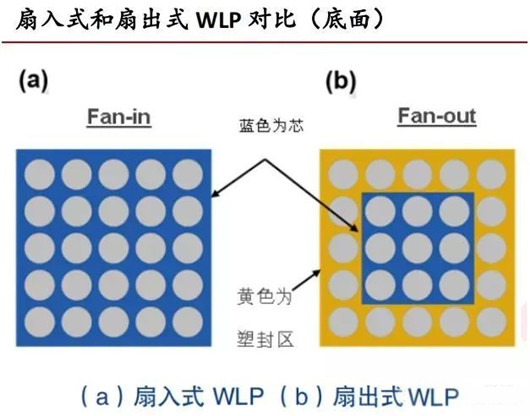

          從技術特點上看,晶圓級封裝(WLP)主要分為扇入型Fan-in和扇出型Fan-out兩種。
          wlp
          wlp

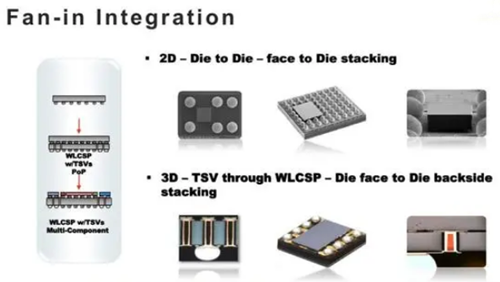

          傳統的WLP封裝多采用Fan-in型,應用于低引腳(Pin)數的IC。扇入型Fan-in封裝技術擁有最小封裝尺寸和低成本相結合的優勢,目前主要的扇入型Fan-in封裝器件為WiFi/BT(無線局域網、藍牙)集成組件、收發器、PMIC(電源管理集成電路)和DC/DC轉換器,以及包括MEMS和圖像傳感器在內的各種數字、模擬、混合信號器件。
          傳統扇入WLP在晶圓未切割時就已經形成。在裸片上,最終的封裝器件的二維平面尺寸與芯片本身尺寸相同。器件完全封裝后可以實現器件的單一化分離(singulation)。
          因此,扇入式WLP是一種獨特的封裝形式,并具有真正裸片尺寸的顯著特點。具有扇入設計的WLP通常用于低輸入/輸出(I/O)數量(一般小于400)和較小裸片尺寸的工藝當中。

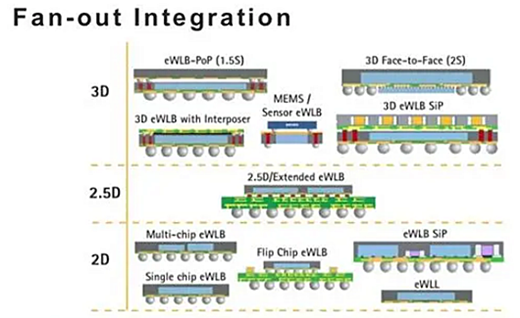

          另一方面,隨著封裝技術的發展,逐漸出現了扇出式WLP。扇出WLP初始用于將獨立的裸片重新組裝或重新配置到晶圓工藝中,并以此為基礎,通過批量處理、構建和金屬化結構,如傳統的扇入式WLP后端處理,以形成最終封裝。
          扇出式WLP可根據工藝過程分為芯片先上(Die First)和芯片后上(Die Last),芯片先上工藝,簡單地說就是先把芯片放上,再做布線(RDL),芯片后上就是先做布線,測試合格的單元再把芯片放上去,芯片后上工藝的優點就是可以提高合格芯片的利用率以提高成品率,但工藝相對復雜。
          wlp
          wlp
          WLP的主要特點
          小尺寸:由于晶圓級封裝不需要額外的封裝體積,因此WLP封裝的芯片尺寸可以非常小。
          高性能:由于信號路徑更短,WLP封裝的芯片通常具有更低的電阻和寄生電容,從而提高了性能。
          高產出率:WLP通過批量處理來提高生產效率,從而提高產出率。
          低成本:相比于傳統封裝,WLP可以減少制造步驟和材料使用,從而降低生產成本。
          WLP技術的應用領域
          WLP技術被廣泛應用于各種電子產品,包括但不限于:
          移動設備:WLP技術為智能手機、平板電腦等設備提供了高性能和小尺寸應用。
          消費電子:從數字相機到智能電視,WLP技術為消費電子產品提供了高集成度和高性能應用。
          醫療和工業應用:對于需要高性能和小尺寸的應用,如醫療儀器和工業自動化,WLP技術也提供了理想的解決方案。
