穩壓二極管簡介：

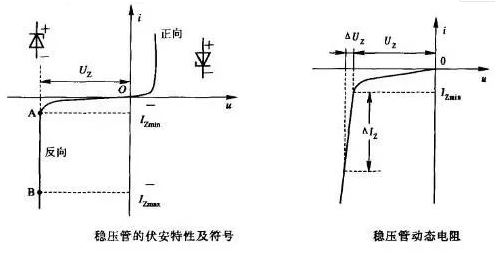

穩壓二極管(又叫齊納二極管)是一種硅材料制成的面接觸型晶體二極管，簡稱穩壓管。此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。穩壓管在反向擊穿時，在一定的電流范圍內(或者說在一定功率損耗范圍內)，端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。穩壓二極管是根據擊穿電壓來分檔的，因為這種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更多的穩定電壓，稱為雙向穩壓管。

穩壓二極管面試易考特性：

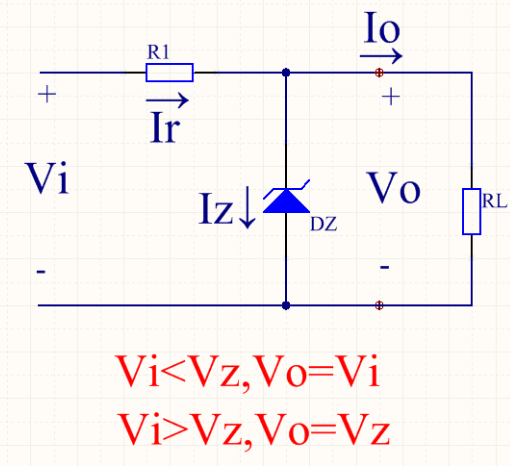

以上圖電路解析穩壓二極管在應用時的作用。

1、當輸入電壓Vi小于穩壓二極管的穩壓值Vz值，輸出電壓Vo就等于輸入電壓Vi。比如輸入電壓Vi為12v，穩壓二極管的穩壓值Vz為15v，那么輸出電壓Vo就是12v，相當于穩壓二極管在這里不起作用。

2、當輸入電壓Vi大于穩壓二極管的穩壓值Vz值，輸出電壓Vo就等于穩壓二極管的穩壓值Vz。比如輸入電壓Vi為16v，穩壓二極管的穩壓值Vz為15v，那么輸出電壓Vo就是15v。這時穩壓二極管在這里起到分流作用，一部分電流從穩壓二極管Dz上流過，當然流過的電流不允許超過穩壓二極管的最大穩定電流Imax，否則會燒壞二極管。
