          開關電源,PMOS,NMOS分立負載開關電路介紹
          負載開關是用于開啟和關閉系統中的電源軌的電子繼電器。在很多電路中,一個電源可能對應多個負載,有時候要切換負載的供電,有時候要對負載進行限流,通常的方法可以用PMIC去操作不同的負載,也可以使用負載開關去操作。負載開關有正壓的也有負壓的,負壓的比較少。分立器件搭一般都是用Pmos去搭建。
          典型的電路如下:

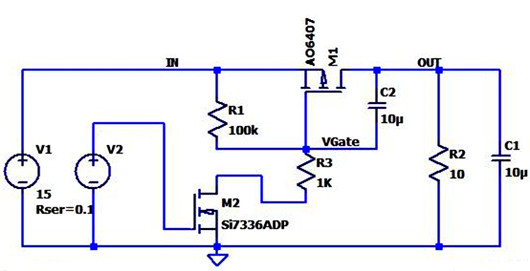

          PMOS,NMOS ?分立負載開關電路
          結構1
          PMOS,NMOS ?分立負載開關電路
          結構2
          使用PMOS構建有個好處可以不用自舉,若是使用NMOS構建則需要自舉電路對MOS的GS提供一些偏置,PMOS的缺點是比較難買。
          NMOS分立負載開關電路
          下圖是一個簡單的NMOS負載開關電路,該電路對輸入電壓VIN的最大值有限制,VIN需要小于Vgate-VGS 。
          為了解決VIN限制問題,可以在上述電路基礎上,增加一個電荷泵電路,使用電荷泵,可以實現NMOS的高VGS,并且使驅動電路的導通電阻降低。當然與PMOS一樣,也會存在浪涌電流問題。如果需要減少浪涌電流,也還需要增加其他一些分立器件。
