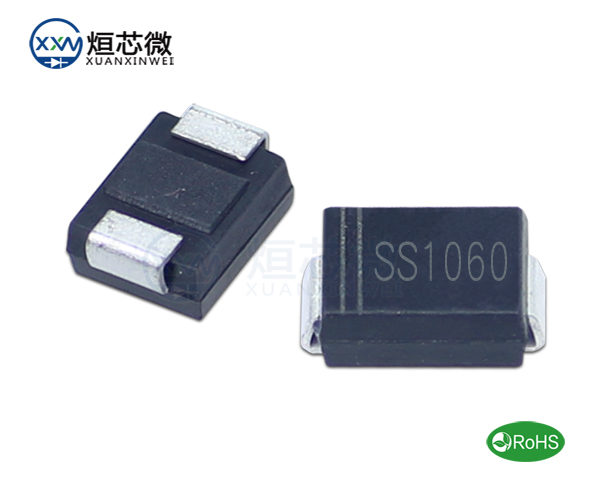

在電子電路的構建中，二極管是極為關鍵的元件之一，廣泛應用于電源、信號處理以及保護電路等多個環節。工程師在設計二極管電路時，需全方位考量諸多要素，以保障電路的穩定性與高效性。
參數精準選擇
正向電壓降（Vf）：依據預期電流挑選二極管，關注其正向電壓降，關乎電路整體效率。
最大正向電流（If）：確保二極管可承載電路中的最大電流，防止因過熱引發損壞。
反向電壓（Vr）：二極管需能承受電路中的最大反向電壓，避免被擊穿。
反向恢復時間：針對快速開關應用場景，考量二極管的反向恢復時間，降低開關損耗。
最大耗散功率（Pd）：二極管應具備承受最大耗散功率的能力，保障長時間穩定運行，防止過熱。
電路周全保護
過壓防護：在電源電路里，借助齊納二極管或瞬態電壓抑制二極管（TVS），抵御電壓尖峰對電路的侵害。
過流防護：通過串聯電阻或采用電流限制二極管，限制過大電流，守護電路免受損害。
反向極性防護：于輸入端安置肖特基二極管或標準二極管，阻斷反向電流，呵護敏感元件。
熱管理策略
散熱設計：針對高功率二極管，精心設計散熱片或散熱器，確保熱量順暢散發。
熱阻考量：優選低熱阻的二極管，減輕熱阻對電路性能的不良影響。
環境溫度適應：評估二極管在不同環境溫度下的性能表現，確保其在極端條件下也能穩定作業。
電路精細布局
PCB布局優化：合理排布二極管及其他元件，降低寄生電感和電容，提升電路穩定性與響應速度。
電源和地線設計：力求電源和地線短且寬，減少電壓降與噪聲干擾。
信號路徑優化：對于信號處理電路，精心優化信號路徑，降低失真與延遲。
測試全面驗證
靜態測試：電路組裝前，對二極管開展靜態參數測試，確認其符合規格標準。
動態測試：電路運行時，檢測二極管的動態性能，如開關速度與反向恢復時間。
壽命測試：實施加速壽命測試，評估二極管長期使用的可靠性。
特殊應用考量
高頻應用：在高頻電路中，二極管的寄生參數（如電容）會對電路性能造成影響，需格外留意。
高壓應用：面對高壓電路，挑選耐高電壓的二極管，并思考絕緣與隔離措施。
低功耗設計：在低功耗電路設計中，選用低漏電流的二極管，降低能量消耗。
故障深度分析與處理
故障診斷：熟悉二極管可能出現的故障模式，如開路、短路或參數退化，并制定相應診斷方法。
備件選擇：設計時考慮備件的易得性與兼容性，以便二極管損壞時能迅速更換。
維修與更換：設計便于維修與更換二極管的電路，降低維護成本與時間。
結語
二極管電路設計是一項綜合性極強的工作，涵蓋參數選擇、保護措施、熱管理、電路布局以及測試驗證等諸多方面。工程師需細致入微地考量這些因素，方能打造出性能穩定、可靠的二極管電路，為電子設備的高效、穩定運行奠定堅實基礎。
