概述
穩壓二極管，英文名稱Zener diode，又叫齊納二極管 。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更多的穩定電壓。

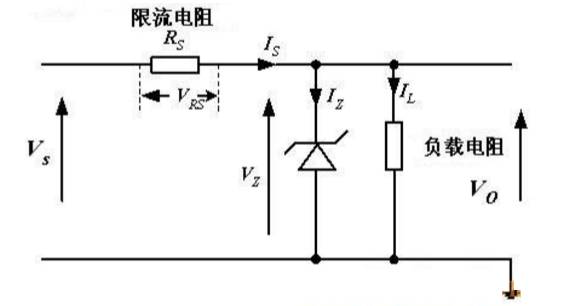

穩壓二極管起電壓調節作用，當負載電流減少時，限流電阻兩端電壓降便下降，輸出電壓上升，即相對地加大穩壓二極管的反向電壓，穩壓電流IZ上升，使IRS亦上升，限流電阻RS的管壓降便上升，輸出電壓下降，結果輸出電壓保持不變。缺點是不能獲得較大輸出電流。
電壓調節百份比：
電壓的穩定程度，比數愈低愈好，當直流電壓輸入VS或負載電流IL變動,其輸出Vo可以保持在一定范圍內不變。
VNL：無負載時的電壓輸出VFL：滿載時的電壓輸出
例:如上圖的穩壓器，在沒有負載時其輸出電壓為7.5V，而在額定電流
輸出時，其輸出電壓為7.4V，求此穩壓器的電壓穩定度。
限流電阻的計算：
限流電阻(RS) ：
（1）提供VZ之工作電流。
（2）保護VZ不受過流損壞。
兩個極端情況： a
（輸入電壓VS）VS = VS(Min)，IL = IL(Max)（IL為負載的工作電流）
當VS = VS(Max)，IL = IL(Min) 時，
RS = RS(最小值)， IZ(Max) = 最大工作電流;

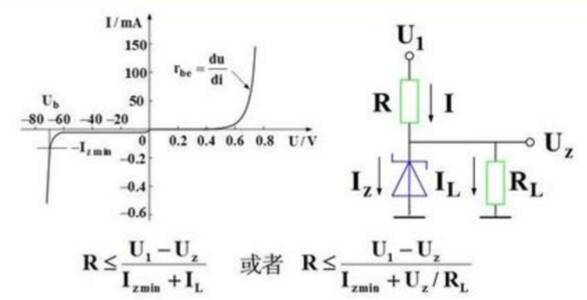

穩壓二極管工作時需要保持一個最小穩定電流Izmin，當?shù)陀谶@個最小穩定電流時穩壓二極管是不會工作的見附圖，為了保證這個基本電流，限流電阻應按照附圖下方的公式來設計。
例1:如輸入電壓的變化為15V ~ 18V，負載電流變化為5mA ~ 15mA，而穩壓二極管的穩壓值VZ = 12V，穩壓電流IZ(Min)= 0.25mA，IZ(Max) = 50mA，求限流電阻RS的數值。
解： VS(Max) = 18V，VS(Min) = 15V，IZ(Min) = 0.25mA，IZ (Max) = 50mA
RS = 100Ω或200Ω
2. VS = VS(Max)，IL = I L(Min) VRS = VS - VZ IS = IL + IZ
當VS = VS(Min)，IL = IL(Max)時，
RS = RS(最大值)， IZ(Min) = 最低工作電流
例二：
已知穩壓二極管輸入電壓U1=12V，穩壓二極管穩定電壓Uz=6V，最小穩定電流Izmin=2mA，負載電流IL=10mA，試計算限流電阻R。
解：R=(12V-6V)/(2mA+10mA)=6V/12mA=500歐，實際取R=470歐即可。
