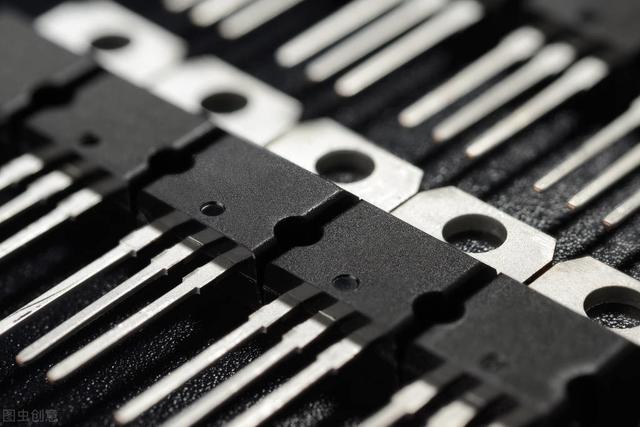

在電子電路設計中，三極管作為關鍵組件，廣泛應用于信號放大、開關控制及穩壓等場景。其驅動電路的合理性直接影響電路性能與穩定性。精心設計的驅動電路不僅能確保三極管高效運行，還能增強系統可靠性，使其在各類電子設備中發揮最佳效能。
一、三極管驅動電路的基本原理
三極管（BJT）是一種電流控制型半導體器件，基于電流放大效應工作，由發射極（E）、基極（B）和集電極（C）三個電極構成，內部包含發射結和集電結兩個PN結，根據載流子類型不同，分為NPN型和PNP型。
在驅動電路中，三極管的工作模式分為三種：
截止?fàn)顟B(tài)：基極電流極小或?yàn)榱銜r(shí)，發射結不導通，集電極與發射極間電流幾乎為零，相當于開關斷開。
放大狀態：基極電流增加，集電極電流按放大倍數成比例增加，實現信號放大。
飽和狀態：基極電流進一步增大，發射結和集電結均正偏，三極管完全導通，相當于開關閉合。
驅動三極管的核心在于合理提供基極電流，確保其穩定運行在期望的工作模式。
二、三極管驅動電路的設計要點
設計三極管驅動電路時，需綜合考慮偏置電路、驅動信號特性和負載匹配等因素。
偏置電路設計：偏置電路為三極管提供靜態工作點，確保其穩定工作。常見的偏置方式有：
固定偏置：基極與電源間串聯電阻提供基極電流，簡單但穩定性差，易受溫度和器件參數變化影響。
分壓偏置：基極與電源間連接分壓電阻網絡，提供穩定基極電流，廣泛應用于模擬信號放大電路。
反饋偏置：集電極和基極間加入反饋電阻，提高電路穩定性。
驅動信號特性：驅動信號類型決定三極管工作方式。數字電路中，高低電平切換的信號控制三極管導通與截止；模擬電路中，連續變化的信號實現信號放大或調制。
負載匹配：負載電路影響三極管輸出功率和響應特性。設計時需合理選擇三極管參數，確保其能提供足夠電流驅動負載，同時避免功耗過高。
三、三極管驅動電路的應用實例
音頻功率放大器：三極管提升信號幅度，驅動揚聲器。多級放大設計中，前級放大微弱信號，后級提供大電流。AB類放大器采用推挽結構，NPN和PNP三極管協同工作，減少失真，提高效率。
數字電路中的開關驅動：三極管作為電子開關，控制繼電器、電磁閥或LED等器件。LED驅動中，NPN型三極管基極接高電平導通，LED亮；基極電平變低截止，LED滅。
直流電機驅動：H橋電路中，多顆三極管配合實現電機正反轉控制?；鶚O加限流電阻，配合MOSFET或達林頓管增強驅動能力。
穩壓電源電路：三極管與齊納二極管配合，穩定輸出電壓。負載變化時，三極管調整導通程度，補償電流變化，維持電壓穩定。
四、如何優化三極管驅動電路
選擇合適的三極管：根據電路需求選擇合適hFE、電流承載能力和工作頻率的三極管。高頻電路選射頻三極管。
優化偏置電路：確保三極管在適當靜態工作點運行，避免飽和失真或截止失真。
提高電路穩定性：高頻應用中減少寄生電容和電感影響，增加負反饋提高線性度。
降低功耗，提高效率：功率驅動電路中采用達林頓管或MOSFET作為驅動級，減少三極管功率損耗，提高開關效率。
結論
三極管驅動電路在電子設備中至關重要，涉及信號放大、開關控制、穩壓和電機驅動等應用。合理設計驅動電路可提升系統性能和穩定性。通過優化偏置、匹配負載、選擇合適驅動信號及三極管，能使其在各種場景中穩定可靠運行。隨著半導體技術發展，三極管驅動電路將在更高效、智能的設備中持續發揮重要作用。
