光耦輸入端電阻的作用介紹,CTR參數介紹

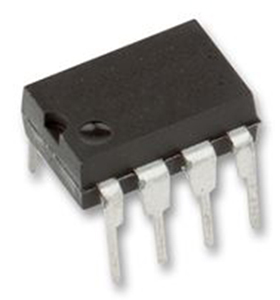

在現代電子設計領域，光耦合器憑借其卓越的信號隔離性能、高輸入電壓兼容性以及出色的運行穩定性，成為了眾多電路設計中的核心組件之一。許多設計工程師在實際應用中會發現，光耦合器的輸入端常常并聯一個電阻，這一看似微不足道的電阻，實際上對整個電路的穩定性和可靠性發揮著至關重要的作用。與此同時，光耦合器的關鍵性能參數之一 —— 電流傳輸比（CTR），直接關系到光耦在實際應用中的性能表現和選型匹配。本文將深入剖析光耦合器輸入端電阻的作用，并全面探討 CTR 的內涵及其在電路設計中的注意事項，旨在幫助工程師們更好地理解和運用光耦合器，提升電子設備的整體性能和可靠性。
在現代電子設計領域，光耦合器憑借其卓越的信號隔離性能、高輸入電壓兼容性以及出色的運行穩定性，成為了眾多電路設計中的核心組件之一。許多設計工程師在實際應用中會發現，光耦合器的輸入端常常并聯一個電阻，這一看似微不足道的電阻，實際上對整個電路的穩定性和可靠性發揮著至關重要的作用。與此同時，光耦合器的關鍵性能參數之一 —— 電流傳輸比（CTR），直接關系到光耦在實際應用中的性能表現和選型匹配。本文將深入剖析光耦合器輸入端電阻的作用，并全面探討 CTR 的內涵及其在電路設計中的注意事項，旨在幫助工程師們更好地理解和運用光耦合器，提升電子設備的整體性能和可靠性。
一、光電耦合器輸入端電阻的關鍵作用
在光電耦合器的輸入端并聯電阻是一種常見的設計手法，這一電阻在電路中扮演著多重關鍵角色，對提升電路的穩定性和抗干擾能力具有顯著效果。
（一）放電寄生電容，避免誤觸發
光耦輸入端不可避免地存在寄生電容，這一寄生電容在電路處于靜態或開關切換過程中會積累電荷。若不采取有效措施，這些積累的電荷可能引發光耦的誤觸發，導致電路工作異常。通過在輸入端并聯一個合適的電阻，可以為寄生電容提供一個泄放路徑，使積累的電荷得以迅速釋放，從而有效防止因殘留電荷引起的誤觸發現象，確保電路的穩定運行。
（二）抑制高頻干擾，提升信號質量
在復雜的電子系統中，高頻干擾信號無處不在，它們可能會對光耦的輸入電路產生干擾，進而影響信號的穩定性和準確性。輸入電阻在此時發揮著重要的濾波作用，能夠對高頻干擾信號進行吸收和衰減，降低干擾信號對光耦輸入端的影響。通過合理選擇電阻的阻值，可以在一定程度上提高光耦輸入電路的抗干擾能力，確保輸入信號的純凈和穩定，進而提升整個電路的信號傳輸質量。
（三）防止弱電流或噪聲引起的誤動作，增強穩定性
在一些特定的應用場景中，環境中的微弱電流或噪聲可能足以導致光耦的誤觸發，尤其是在光耦的輸入電流較小時，這種情況更容易發生。并聯電阻可以通過對輸入電壓的調節作用，降低二極管的導通電壓上升的可能性，從而有效防止因弱電流或噪聲而引發的誤動作。然而，在選擇并聯電阻的阻值時需要謹慎權衡。若阻值過大，寄生電容的放電效果將受到顯著削弱，無法及時釋放積累的電荷；而阻值過小則可能導致輸入信號被過度衰減，影響光耦的正常工作。因此，工程師必須根據具體的電路參數和工作條件，精心選擇并聯電阻的阻值，以實現最佳的電路穩定性。
二、CTR 的深層含義與設計考量要點
電流傳輸比（CTR）作為光耦合器的核心性能指標之一，對于光耦的應用性能和選型具有決定性的影響。CTR 的定義是光耦輸出電流與輸入電流的比值，它直觀地反映了光耦的信號傳輸效率，是工程師在進行光耦電路設計和選型時不可或缺的重要依據。
（一）信號傳輸效率的核心衡量標準
CTR 直接決定了光耦在一定輸入電流條件下能夠輸出多大的信號電流。在一個高效的光耦電路中，較高的 CTR 值意味著光耦能夠更有效地將輸入端的信號傳輸到輸出端，從而保證信號的強度和質量。因此，對于需要高信號保真度和傳輸效率的應用場景，如高速通信電路或精密信號處理系統，選擇具有較高 CTR 值的光耦合器至關重要。
（二）對電路設計和元件選擇的指導意義
在光耦電路的設計過程中，根據 CTR 的值可以精確地選擇合適的限流電阻和確定輸入電流的合理范圍，以確保光耦穩定工作在最佳狀態。同時，CTR 的值也對次級電路的電流需求起著關鍵的指導作用。通過合理匹配光耦的 CTR 和次級電路的參數，可以優化整個電路的性能，實現信號的高效傳輸和處理。
（三）溫度影響：設計中不可忽視的關鍵因素
光耦合器的 CTR 受溫度變化的影響較為顯著。隨著溫度的升高，光電晶體管的增益會降低，進而導致 CTR 下降。在高溫環境下，這種 CTR 的下降可能會使電路的性能受到影響，甚至出現故障。因此，在電路設計中必須充分考慮溫度變化對 CTR 的影響，預留足夠的設計余量，以確保電路在不同溫度條件下都能穩定可靠地工作。可以通過采用溫度補償電路或選擇對溫度不太敏感的光耦合器型號等方法，來減小溫度對 CTR 的不利影響。
三、優化 CTR 設計的多維度策略
為了確保光耦合器在實際應用中的性能穩定性和可靠性，工程師可以從多個維度入手，對 CTR 進行優化設計。
（一）選擇高質量光耦合器，降低 CTR 波動
市場上有眾多類型的光耦合器，其性能和質量參差不齊。選擇一款高質量的光耦合器是優化 CTR 設計的基礎。高質量的光耦合器通常具有更穩定的 CTR 特性，在不同的工作條件和溫度環境下，CTR 的變化范圍較小，能夠為電路的穩定運行提供有力保障。在選型時，應關注光耦合器的生產廠家、產品規格書中的 CTR 典型值和變化范圍等關鍵信息，結合實際應用需求，選擇最適合的光耦合器型號。
（二）精準設計限流電阻，適應輸入電流波動
限流電阻在光耦電路中起著至關重要的作用，它不僅決定了輸入電流的大小，還會影響光耦的 CTR 表現。在設計限流電阻時，需要綜合考慮光耦的輸入特性、電源電壓以及信號源的輸出特性等因素，確保在輸入電流正常波動的范圍內，光耦能夠穩定工作，并且 CTR 能夠滿足電路的設計要求。通過精確計算和合理選擇限流電阻的阻值，可以優化光耦的輸入電流，從而提高 CTR 的穩定性和可靠性。
（三）引入溫度補償電路，減小溫度影響
對于在高溫環境下或對溫度穩定性要求較高的應用，可以考慮引入溫度補償電路來減小溫度對 CTR 的影響。溫度補償電路可以通過監測環境溫度或光耦自身的溫度，并根據溫度變化自動調整光耦的輸入電流或工作狀態，從而補償因溫度變化導致的 CTR 下降。例如，可以采用熱敏電阻等溫度敏感元件與光耦合器配合使用，實現對 CTR 的溫度補償。這種設計能夠在一定程度上提高光耦合器在高溫環境下的性能穩定性和可靠性，確保電路的正常運行。
光耦合器雖只是一個組件，但卻起著重要的作用。通過科學設計，可以提高電路的穩定性。CTR 不僅影響信號傳輸效率，同時也對電路參數的設計提出了更高要求。通過選擇合適的光耦型號和輸入電阻，可以大大提高系統的穩定性和可靠性，保證電子設備的長期穩定運行。
在電子設計的廣闊天地里，光耦合器作為連接不同電路模塊、實現信號隔離與傳輸的關鍵橋梁，其重要性不言而喻。而輸入端并聯電阻的巧妙運用以及對 CTR 的深入理解和精心優化，更是工程師們在追求高性能、高可靠性電子系統道路上的有力武器。通過不斷探索和實踐，我們能夠充分挖掘光耦合器的潛力，為現代電子設備的創新發展提供堅實的技術支持，推動電子技術在各個領域的廣泛應用和持續進步。
