運放振鈴現象解析

在電子電路領域，尤其是在運算放大電路中，振鈴現象是一種常見的高頻波動現象，其主要特征為電路或系統中出現振蕩與失真。具體而言，運放振鈴現象指的是在特定條件下，運算放大電路的輸出信號產生周期性振蕩。這類振蕩通常包含多個諧波分量，具備一定的振幅和頻率。

一、振鈴產生的根源剖析

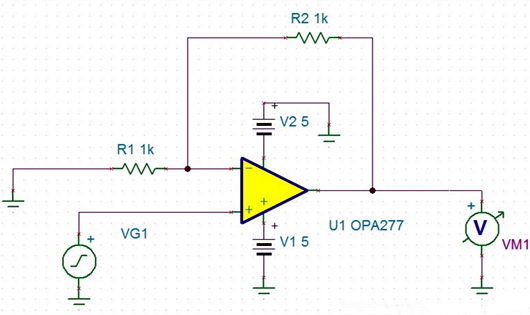

以一個同相比例放大電路為例，假設信號源為頻率10K、幅值1V的方波，運放采用雙電源供電方式。

從PCB板的寄生參數角度深入分析，運放振鈴產生的關鍵原因在于：反向輸入端的寄生電容與反饋電阻共同構成一個低通濾波器，進而導致相位滯后現象。在運算放大器中，同相端與反相端的電壓差值理論上會被放大無窮大倍，然而實際情況下放大倍數并非無窮大，這主要依靠輸出端的反饋回路來維持動態平衡，確保輸出端電壓穩定。當輸出電壓過大時，反饋到反相端的電壓隨之增大，促使輸出端電壓減小；反之，當輸出端電壓過小時，反饋到反相端的電壓減小，輸出端電壓則會增大。如此循環往復，形成動態平衡，維持輸出端電壓的穩定。

然而，當反饋回路出現延遲時，問題便會出現。例如，當輸出端電壓已經達到預定值時，由于反饋回路延遲，運放誤判為輸出端電壓尚未達到預定值，繼續增大輸出電壓。等到運放反應過來后，又發現輸出電壓過大，隨即開始減小輸出電壓。同樣地，當輸出端電壓減小到預定值時，因延遲存在，運放誤判為電壓未減小到預定值，繼續減小輸出電壓，直到反應過來時輸出電壓又低于預定值，于是又開始增大輸出電壓。如此循環往復，便產生了振鈴現象。

二、振鈴產生案例分析

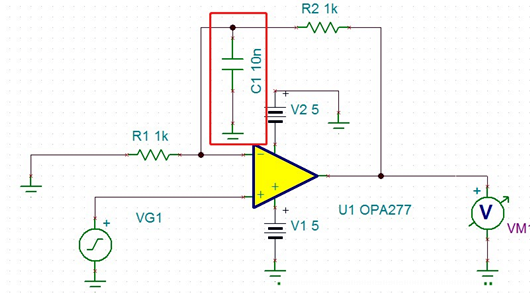

在模擬實驗中，人為在反相端加入寄生電容10nF，其他參數保持不變。

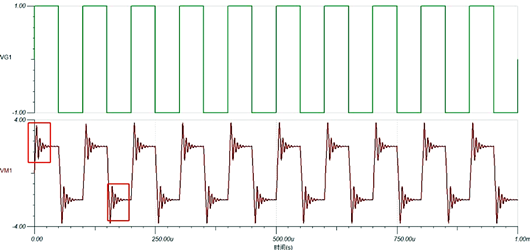

通過實驗觀測，輸出波形呈現出明顯的振鈴特征。

這進一步驗證了寄生參數對運放振鈴現象產生的顯著影響。

三、振鈴產生的多種原因及應對策略

相位裕度不足

原因：相位裕度是指輸入到輸出之間的相位差。若運算放大電路的相位裕度不足，會引發正反饋路徑中的信號增益和相位關系失衡，從而導致振鈴現象。

解決方法：通過增加相位裕度，借助合適的相位校準或穩相網絡來確保系統的穩定性，進而有效避免振鈴現象的發生。

負載容量過大

原因：負載容量過大將使電路的頻率響應發生改變，影響系統穩定性，進而容易引發振鈴。

解決方法：優化負載設計，減小負載電容，以此提高電路的帶寬和穩定性，降低振鈴現象出現的可能性。

不當?shù)念l率補償

原因：頻率補償不當會導致電路的頻率響應不穩定，進而產生振鈴現象。

解決方法：合理設計頻率補償電路，精心選擇合適的補償元件和參數，確保頻率響應的穩定性，避免振鈴現象。

輸入信號幅度過大

原因：輸入信號幅度過大，超出運算放大器的線性范圍，會導致非線性失真和振鈴現象。

解決方法：對輸入信號幅度進行限制，采取增加可調節的偏置電壓等手段對輸入信號進行調整，使其保持在運算放大器的線性范圍內，從而減少振鈴現象的發生。
