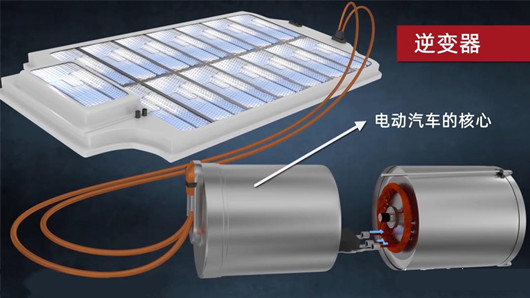

電動汽車的核心技術之一是逆變器，該裝置可將電池等電源產生的直流電高效轉換為交流電，輸出如 220V、50Hz 的正弦波交流電，廣泛應用于不間斷電源、電機控制及有源電力過濾等領域。在電動汽車中，逆變器通過智能調節輸出電壓的幅值和頻率，實現對車輛速度和動力的精準控制。
一、功率密度與技術要求
電動汽車逆變器因車輛空間與能效限制，對功率密度提出極高要求。永磁電機及其控制技術，憑借高效率、高功率密度、高功率因數等優勢，在電動汽車領域被廣泛采用。此外，基于低損耗大功率 IGBT 模塊的高功率密度電力電子集成技術，也因出色的性能和可靠性，成為車用電機驅動系統的關鍵技術。
二、工作原理

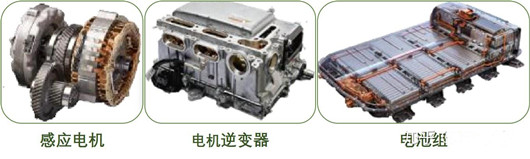

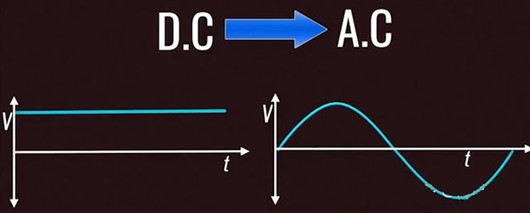

電動汽車逆變器作為電池與電機之間的關鍵電力轉換設備，其工作原理是將電池輸出的直流電轉換為驅動電機所需的交流電，利用高頻開關控制與波形調制技術實現高效能量轉換。
（一）直流輸入與開關控制
逆變器的輸入信號包括直流電源、使能信號及脈寬調制（PWM）信號。核心組件為 IGBT 或 MOSFET 等半導體開關器件，在全橋逆變電路中，兩組開關交替導通，產生正負交替的電壓。
（二）波形調制與濾波
逆變器通過調整 PWM 信號的占空比，將方波的平均值逼近正弦波。利用 LC 電路濾除高頻諧波，輸出接近純凈的正弦交流電。
（三）動態控制與反饋
逆變器根據電機負載的需求，實時調整 PWM 信號的頻率和幅值。輸出電壓反饋機制可穩定輸出，防止過壓或欠壓。
（四）能量雙向流動
在電機制動回饋過程中，逆變器可反向工作，將電機產生的交流電整流為直流回充至電池，提升能效。
