一、肖特基二極管的工作原理

肖特基勢壘二極管（SBD）屬于金屬 - 半導體結電子器件，其核心結構是由一層金屬（常見的如金、鉬、鎳、鈦等）與 N 型半導體（如硅、砷化鎵等）形成的肖特基勢壘接觸。

當金屬與 N 型半導體相接觸時，由于 N 型半導體中的電子濃度遠高于金屬，電子會在濃度梯度的驅動下，從 N 型半導體（B）向金屬（A）擴散。然而，金屬中缺乏空穴，因此不存在空穴從金屬向半導體的擴散運動。隨著電子的不斷擴散，半導體表面的電子濃度逐漸降低，導致表面電中性被破壞，從而形成了一個從半導體指向金屬的勢壘電場。在該電場的作用下，金屬中的電子會產生從金屬向半導體的漂移運動，這種漂移運動會在一定程度上抵消由于擴散運動而產生的電場。當空間電荷區擴展到一定寬度后，電子的漂移運動和擴散運動達到動態平衡，最終形成了穩定的肖特基勢壘。

二、肖特基二極管的結構與特性

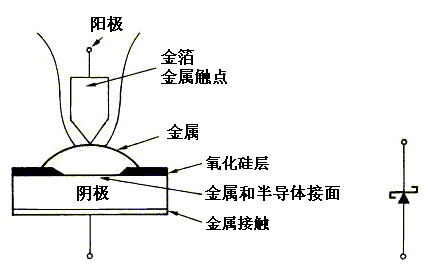

肖特基二極管不同于傳統的 PN 結二極管，它不依賴 P 型和 N 型半導體的 PN 結，而是采用金屬與 N 型半導體形成的肖特基結。這種獨特的結構賦予了肖特基二極管一系列 distinctive 的電氣特性。

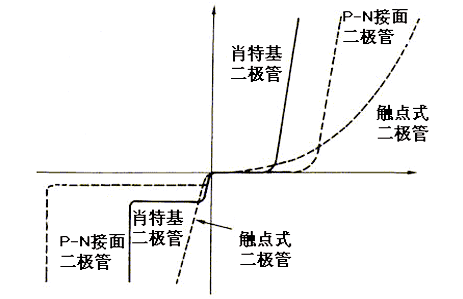

低正向壓降 ：肖特基二極管的正向?qū)妷航担╒F）非常小，通常在 0.2 - 0.3V 之間。這是由于肖特基勢壘的高度低于傳統 PN 結二極管的勢壘高度，因此其正向?qū)ㄩT限電壓和正向壓降都比 PN 結二極管低約 0.2V。這一特性使得肖特基二極管在低壓、大電流的應用場景中具有顯著的優勢，能夠有效降低導通損耗，提高電能轉換效率。

快速反向恢復時間 ：肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。其反向恢復時間僅由肖特基勢壘電容的充、放電時間決定，與 PN 結二極管的反向恢復時間有本質區別。由于肖特基二極管的反向恢復電荷非常少，因此其開關速度極快，反向恢復時間可以達到納秒級別，開關損耗也特別小。這一特性使其特別適合于高頻應用，能夠在高頻電路中實現快速的開關動作，減少能量損耗。

高頻工作能力 ：由于肖特基二極管中少數載流子的存儲效應可以忽略不計，其頻率響應主要受到 RC 時間常數的限制。因此，肖特基二極管具備出色的高頻性能，工作頻率可高達 100GHz。這使得它成為高頻和快速開關電路的理想選擇，廣泛應用于通信、射頻等高頻領域，為高頻信號的處理和傳輸提供可靠的半導體器件支持。

耐壓限制 ：肖特基二極管的反向勢壘相對較薄，并且在其表面容易發生擊穿現象，因此其反向擊穿電壓通常較低，一般不超過 100V。相比之下，PN 結二極管在反向耐壓方面具有更好的性能。此外，肖特基二極管比 PN 結二極管更容易受到熱擊穿的影響，導致其反向漏電流相對較大。這一特性限制了肖特基二極管在高電壓應用場景中的使用，但在中低電壓領域，其優勢依然明顯。

三、肖特基二極管的偏置特性

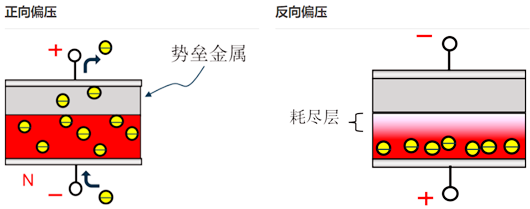

正向偏壓 ：當金屬端接正電壓、半導體端接負電壓時，肖特基勢壘的寬度會減小。此時，電子能夠獲得足夠的能量越過勢壘，形成導電通道，電流主要依賴熱電子發射效應。在這種情況下，肖特基二極管呈現低電阻狀態，電流可以順利通過。

反向偏壓 ：當金屬端接負電壓、半導體端接正電壓時，勢壘寬度會增加。電子難以獲得足夠的能量越過勢壘，因此肖特基二極管呈現出高阻截止?fàn)顟B(tài)，電流幾乎無法通過。此時，器件能夠有效阻擋反向電流，起到單向?qū)щ姷淖饔谩?/div>
